MPS-CA
Tables doubles ⁄ conception hautement intégrée ⁄ sécurité laser ⁄ tables interactives parallèles Puissance disponible: 6kw - 60kW
MPS-CA Échantillons de données techniques
Remplissez le téléchargement ou contactez - nous
Aperçu

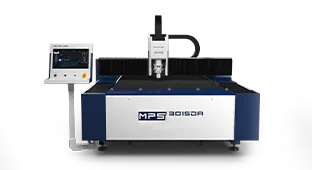

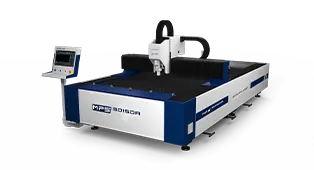

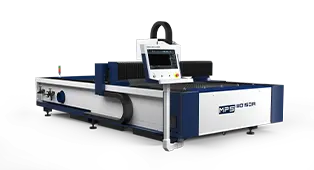

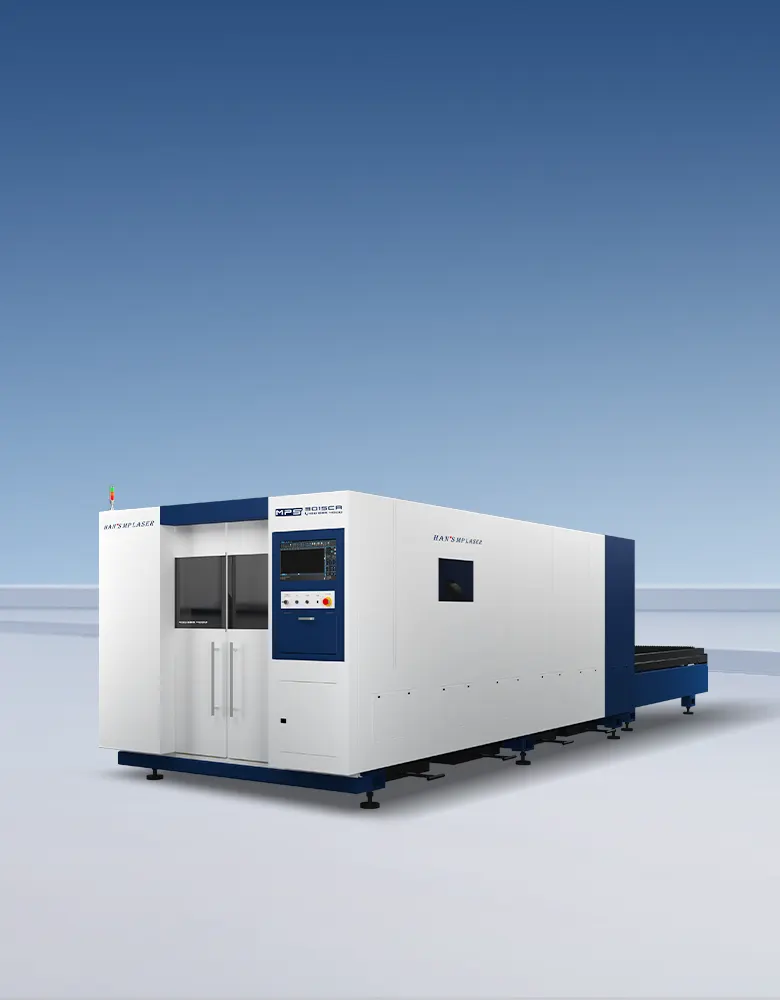

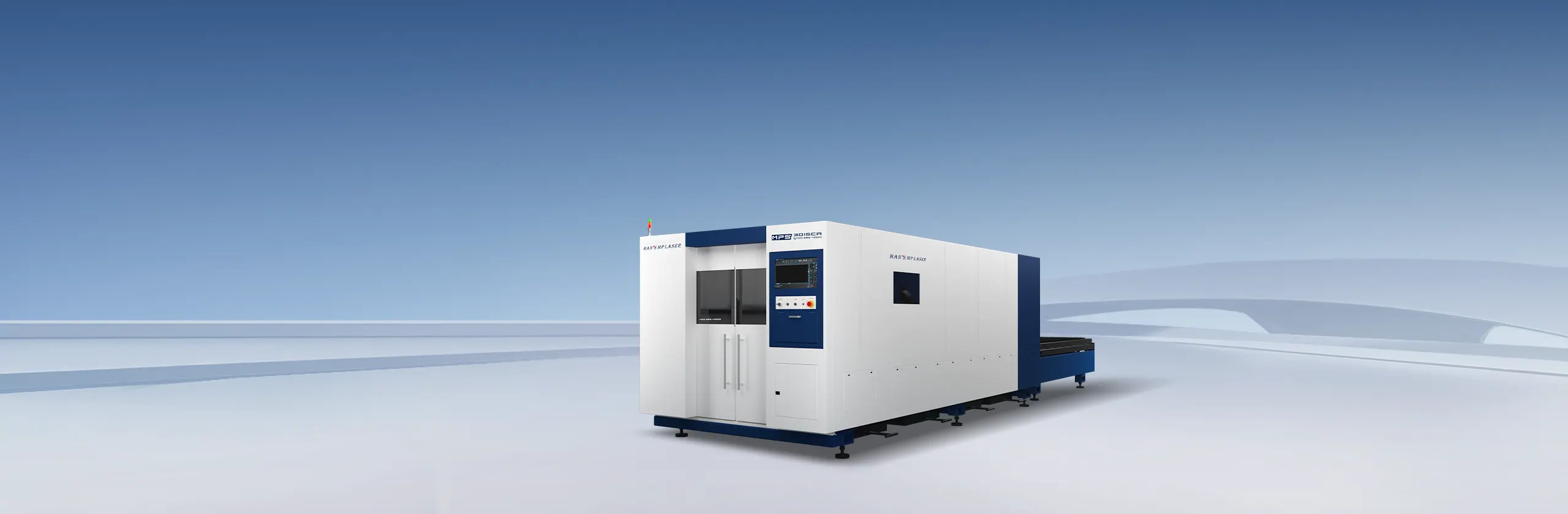

Machine de découpe laser fibre double comptoir
La série MPS - Ca peut répondre aux besoins d'un usinage de découpe laser efficace. Cette série de machines - outils utilise une structure à crémaillère Servo - double entraînement, une table interactive parallèle, une protection extérieure en tôle entièrement fermée. C'est un produit de découpe laser avec des performances supérieures et un bon rapport qualité - prix.

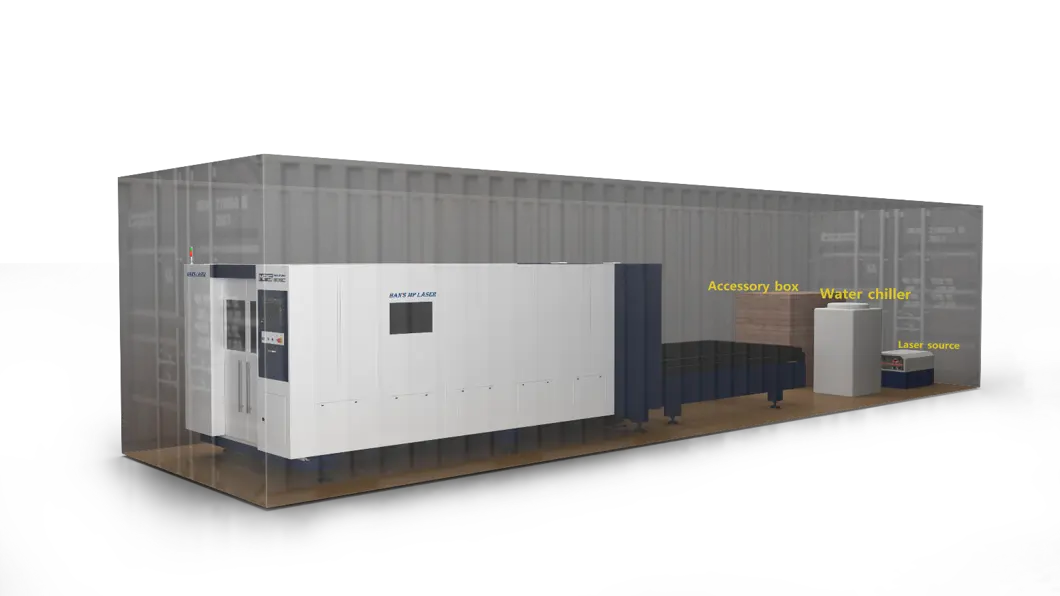

Machine entière chargée dans le conteneur 40gp



 La machine entière 3015ca peut être chargée dans un conteneur 40gp, avec une empreinte réduite de 25% par rapport au schéma d'emballage précédent, ce qui permet d'économiser considérablement sur le fret.

Traitement unique



Utilisant le Centre d'usinage de précision de porte de dragon de Mitsubishi à cinq axes importé du Japon pour l'usinage unique, il garantit la qualité de traitement globale de la machine - outil et la précision de l'assemblage de la machine entière.

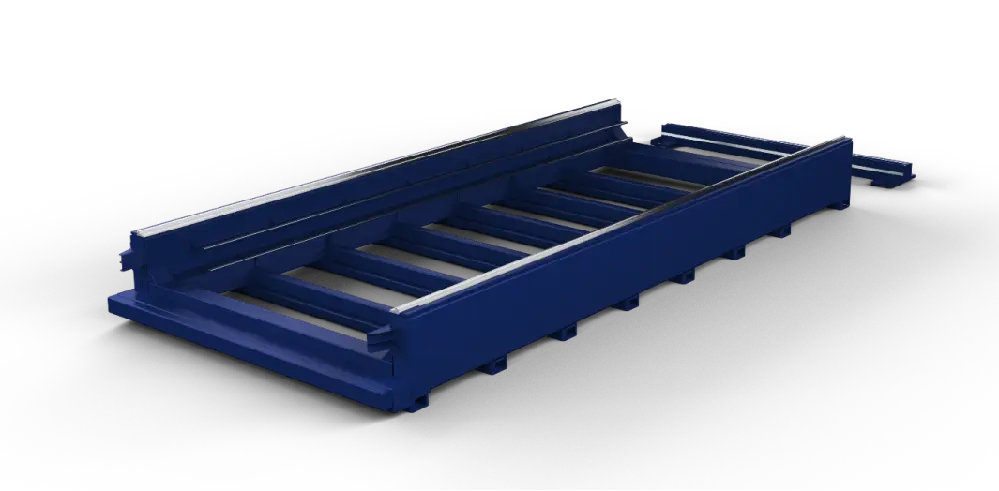

Simulation de faisceaux et analyse logicielle CAE



La qualité d'usinage est garantie par l'analyse et la simulation CAE avant l'usinage des poutres en nid d'abeille.

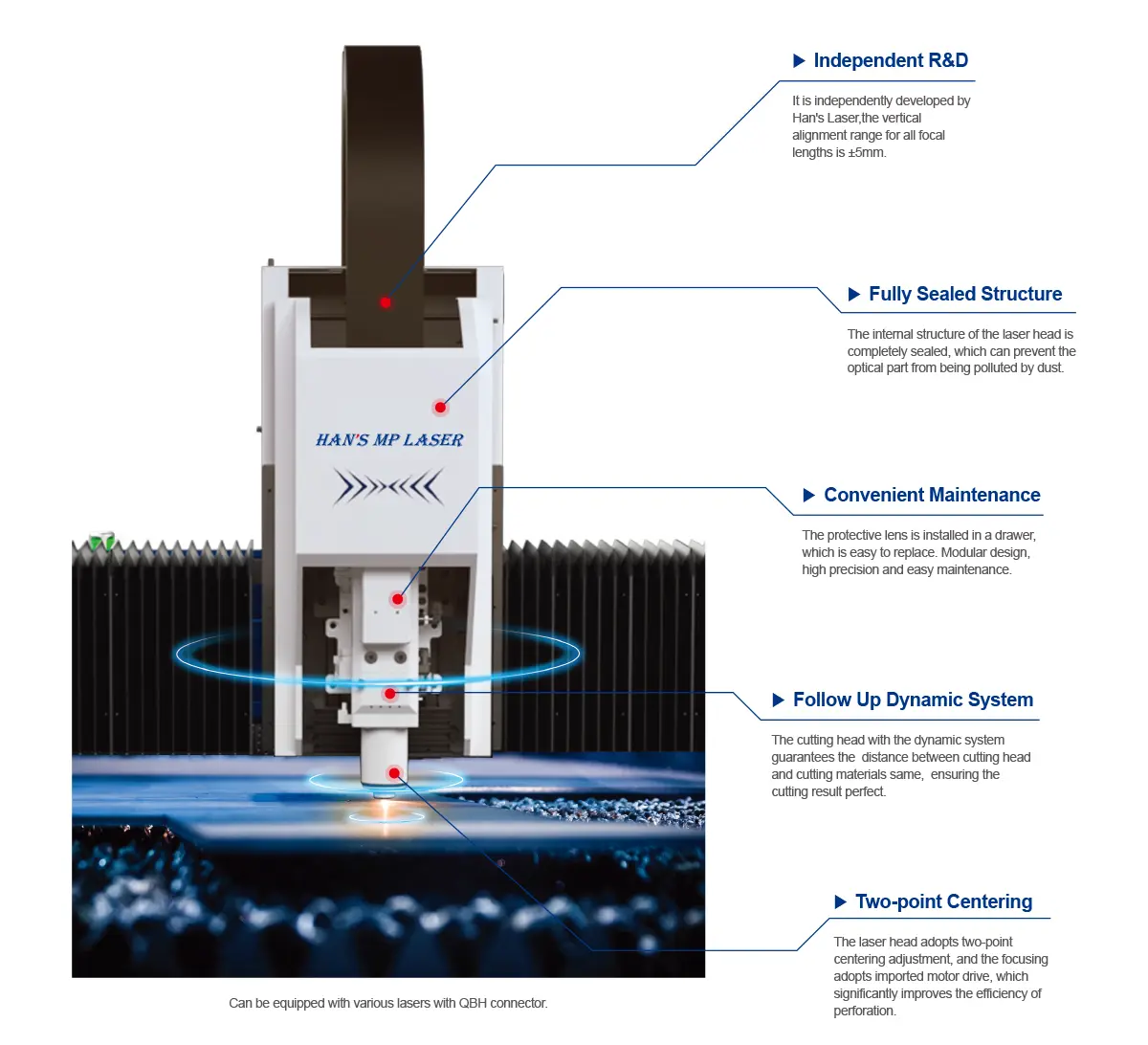

Tête de découpe laser auto - développée



Tête laser IR & D de Han avec focale jusqu'à ± 5mM

• réglage du centrage des deux points de focalisation

• fenêtre de protection secondaire permanente

• Conception étanche à la poussière éprouvée

• tête d'entraînement du servomoteur, rapide et efficace

• compatible avec les principales marques de connecteurs qbh

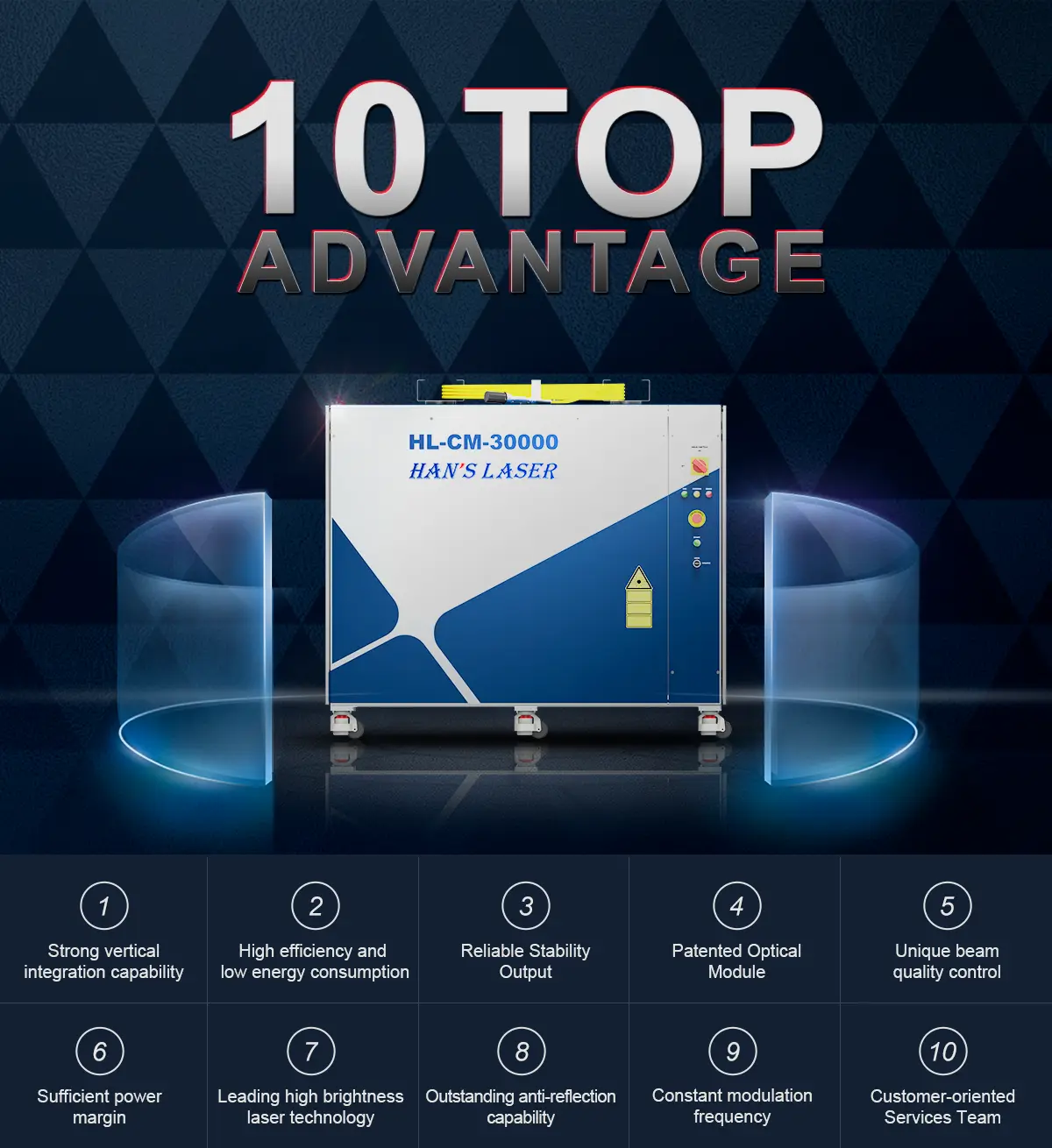

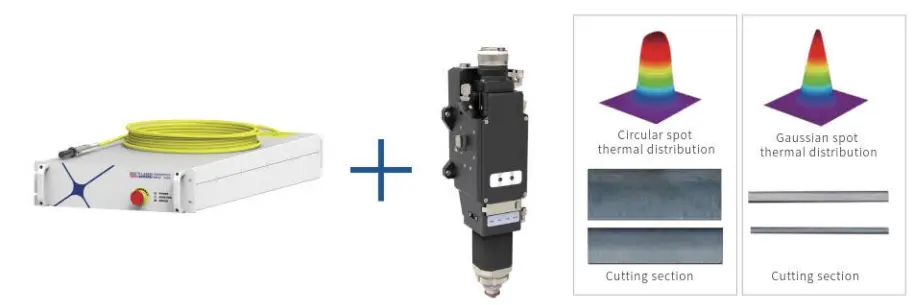

Avantages de la source laser



 Les composants de base de la source laser à fibre hanhl sont développés et développés indépendamment, avec les avantages d'une bonne qualité de faisceau, d'une efficacité de conversion électro - optique élevée, d'une large gamme de fréquences de modulation, d'une forte capacité antireflet, d'une stabilité et d'une fiabilité élevées, d'un bon effet de traitement et d'un fonctionnement sans entretien. Tout en répondant aux besoins des clients, Han laser offre également un service de personnalisation.

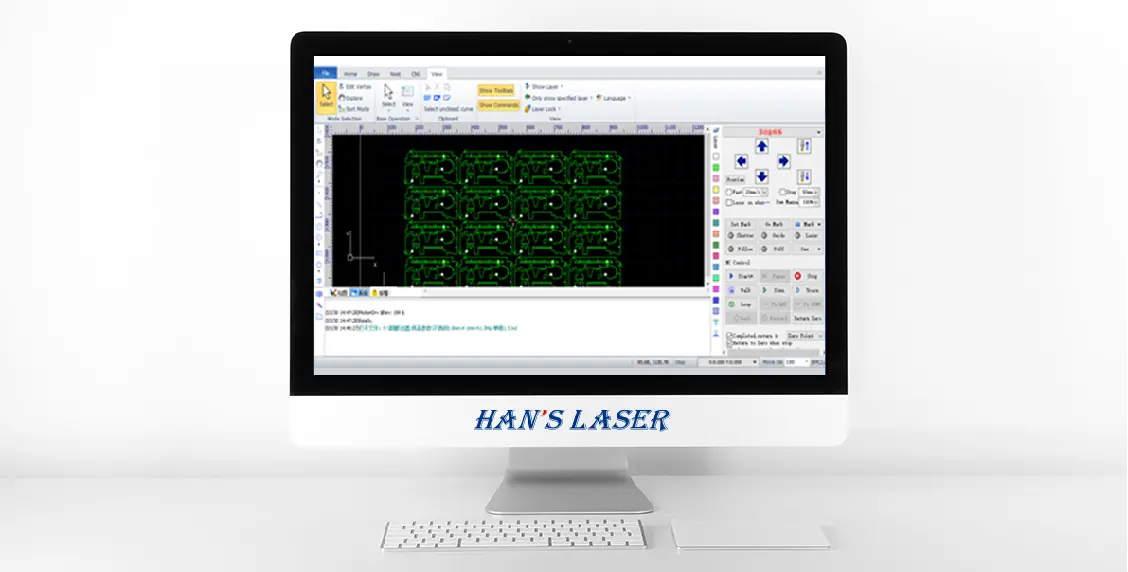

Système de contrôle



• Le système de contrôle est plus raisonnable, parfait et stable; Le Contrôleur central contrôle le timing de l'équipement de commutation et protège bien la durée de vie des composants clés.

• La conception de l'interface logicielle est humanisée et prend en charge les formats de données graphiques tels que ai, DXF, plt, Gerber, etc.

• Les composants électriques clés de l'armoire de commande proviennent de Taiwan, d'Allemagne et du Japon.

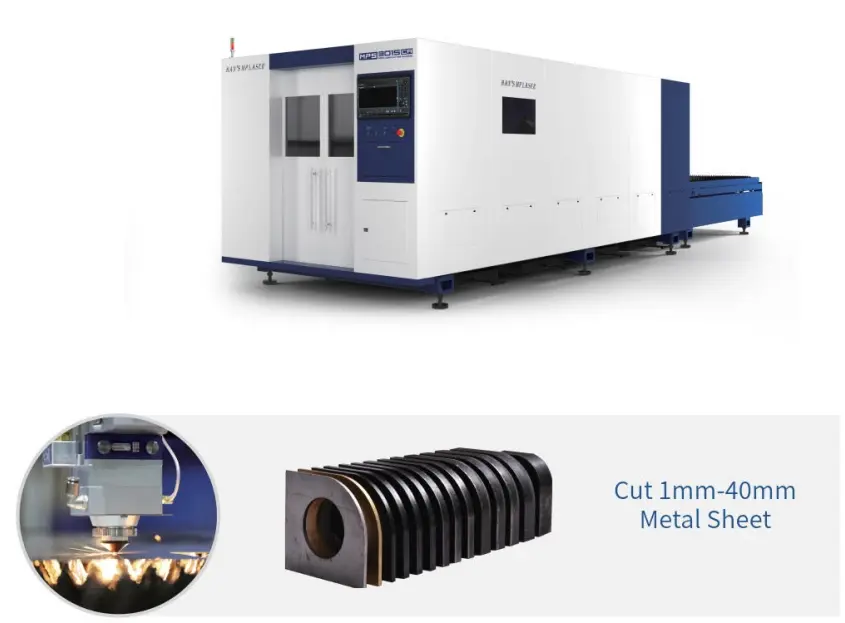

Capacité de coupe
Échantillons de données techniques

MPS-CA

Zone de travail [mm]

Précision de positionnement (X/Y)

Répétabilité(X/Y)

Vitesse de positionnement maximale(X/Y)

Accélération maximale (X/Y)

Puissance laser disponible

Dimensions (LxWxH)

3000mm×1500mm

±0.05mm

± 0.03mm

120m/min

1.2G

1500w ⁄ 2000w ⁄ 3000w ⁄ 6000w (optional)

8380mm×2220mm×2270mm

4000mm×2000mm

±0.05mm

± 0.03mm

120m/min

1.2G

1500w ⁄ 2000w ⁄ 3000w ⁄ 6000w (optional)

10700mm×3420mm×2000mm

6000mm×2000mm

±0.05mm

± 0.03mm

120m/min

1.2G

1500w ⁄ 2000w ⁄ 3000w ⁄ 6000w (optional)

14000mm×3420mm×2000mm
