TX Series
Découpeuse laser fibre pour tubes lourds Capacité de charge jusqu’à 1500 kg; La technologie de contrôle par bus assure une réactivité et une efficacité élevées. Fonction de coupe en biseau de ±45° en option.
TX Series OptionnelÉchantillons de données techniques
Remplissez le téléchargement ou contactez - nous

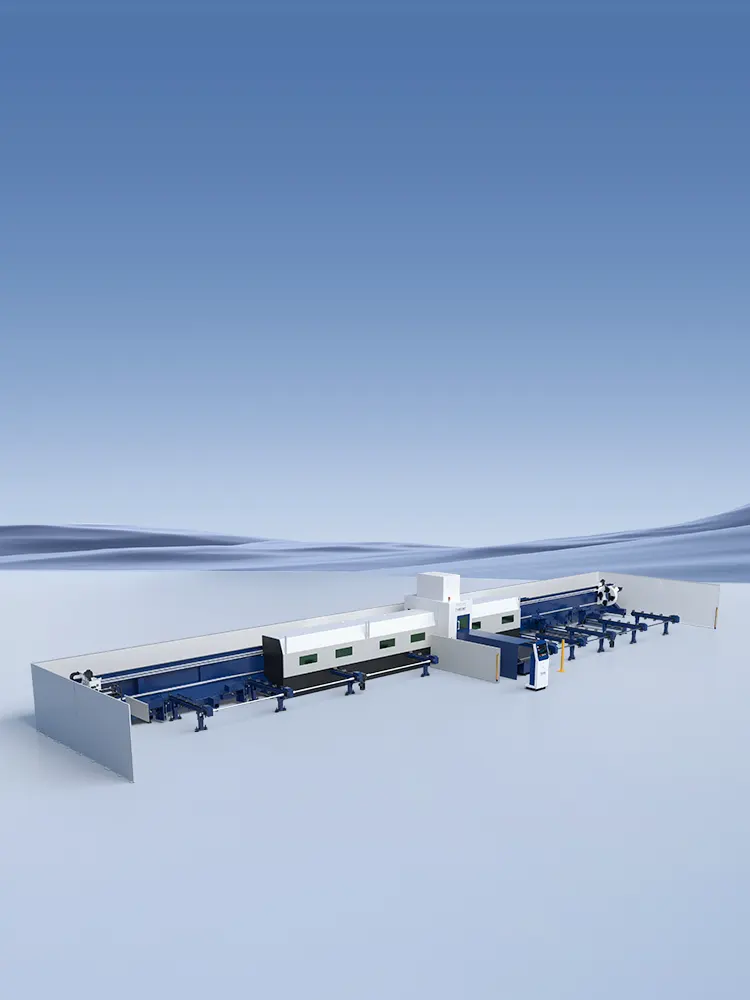

Aperçu
Manutention flexible de tubes et profilés lourds
La machine de découpe laser de tubes de la série TX est adaptée à la découpe de tubes en acier au carbone, en acier inoxydable et en alliage d'aluminium (carrés, ronds et ovales). Son professionnalisme, sa vitesse élevée, sa haute précision et son excellent rapport qualité-prix en font le choix privilégié de l'industrie de la transformation des tubes métalliques.

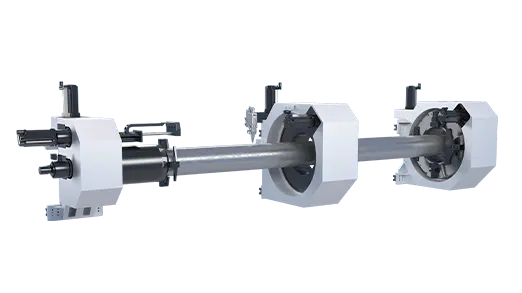

Zéro déchet

La tête de coupe peut traverser le mandrin central pour effectuer une coupe inverse, éliminant ainsi tout déchet. Le mandrin est entièrement intégré tout au long du processus, avec le mandrin central et le mandrin de décharge intégrés, ce qui permet de passer d'un tube à l'autre sans changer de mâchoire.

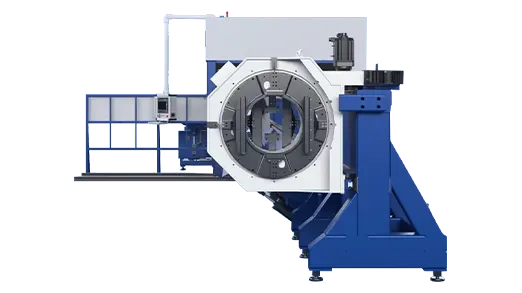

Banc latéral

Structure robuste, stable et fiable, supportant le chargement, la découpe et le déchargement de tubes de 12 m, garantissant une précision optimale de la machine-outil sur le long terme. Elle est équipée d'un guidage linéaire à crémaillère et pignon de précision et d'un guidage linéaire à rouleaux pour une transmission précise et efficace.

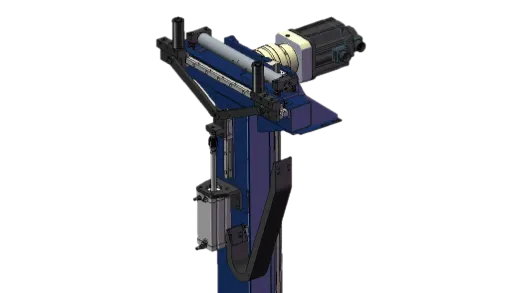

Support assisté par suiveur

Équipé d'une fonction de centrage, le dispositif de support suit en permanence le matériau du tuyau. Il pivote et flotte de haut en bas pour assurer un soutien efficace et éviter l'affaissement du tuyau.

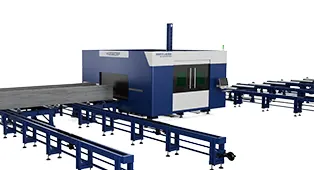

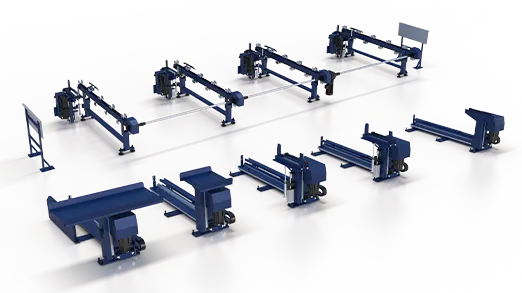

Dispositif de chargement et de déchargement

Le mécanisme de chargement et de déchargement semi-automatique standard simplifie et optimise le chargement. Quatre jeux de palettes de déchargement flottantes offrent un support auxiliaire et améliorent la précision d'usinage.

Optionnel

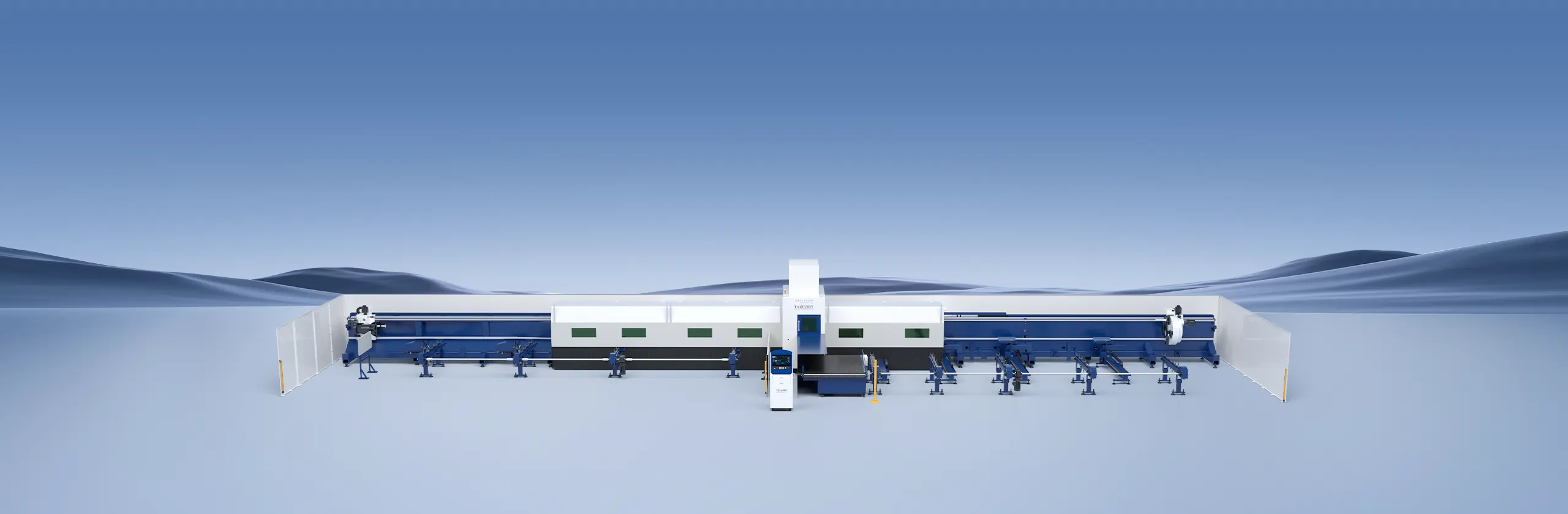

Coupe-tubes laser à trois mandrins robuste
Quatre mandrins et robuste
Coupe en biseau

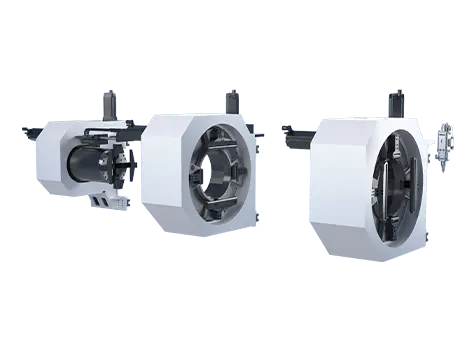

Coupe-tubes laser à trois mandrins robuste
Les machines de traitement de tubes et de profilés haute résistance atteignent zéro déchet grâce à leur technologie de chargement de tubes haute résistance, offrant une capacité de charge de 1 500 kg. Utilisant un système de contrôle par bus Han, elles offrent une réactivité et une efficacité élevées.

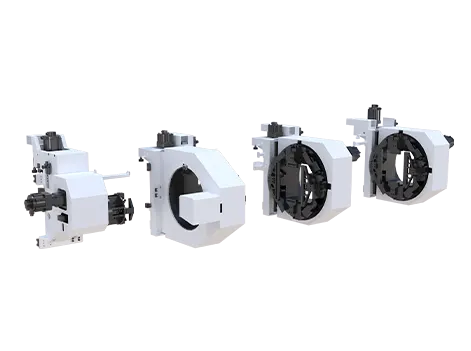

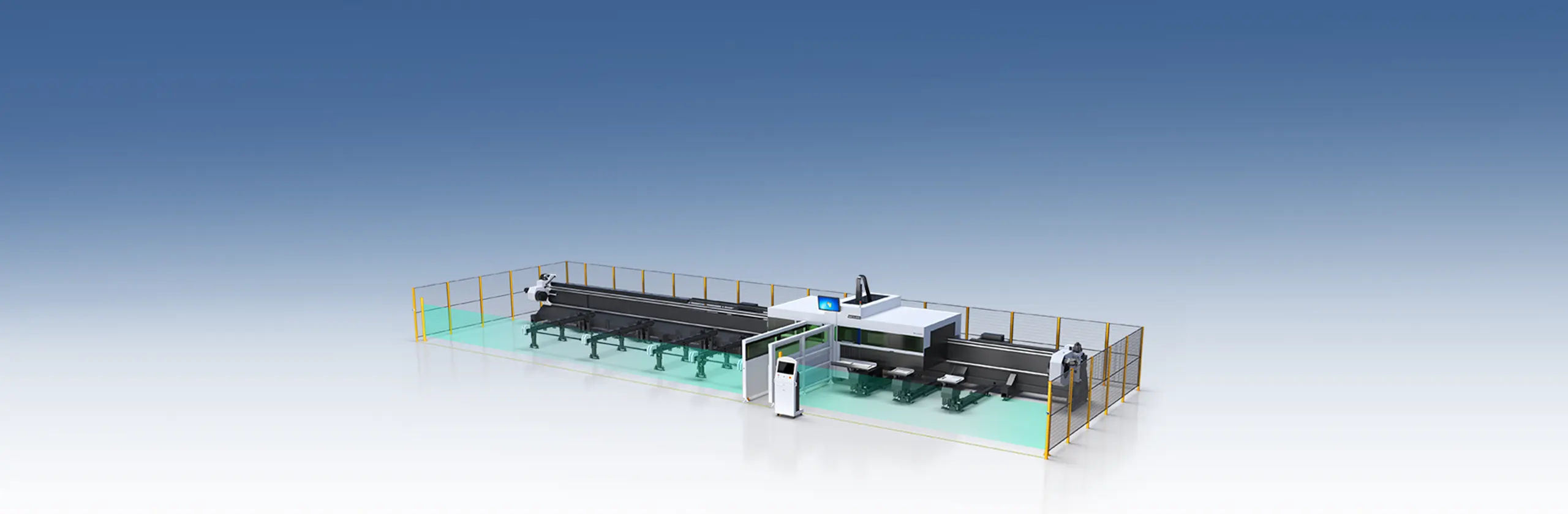

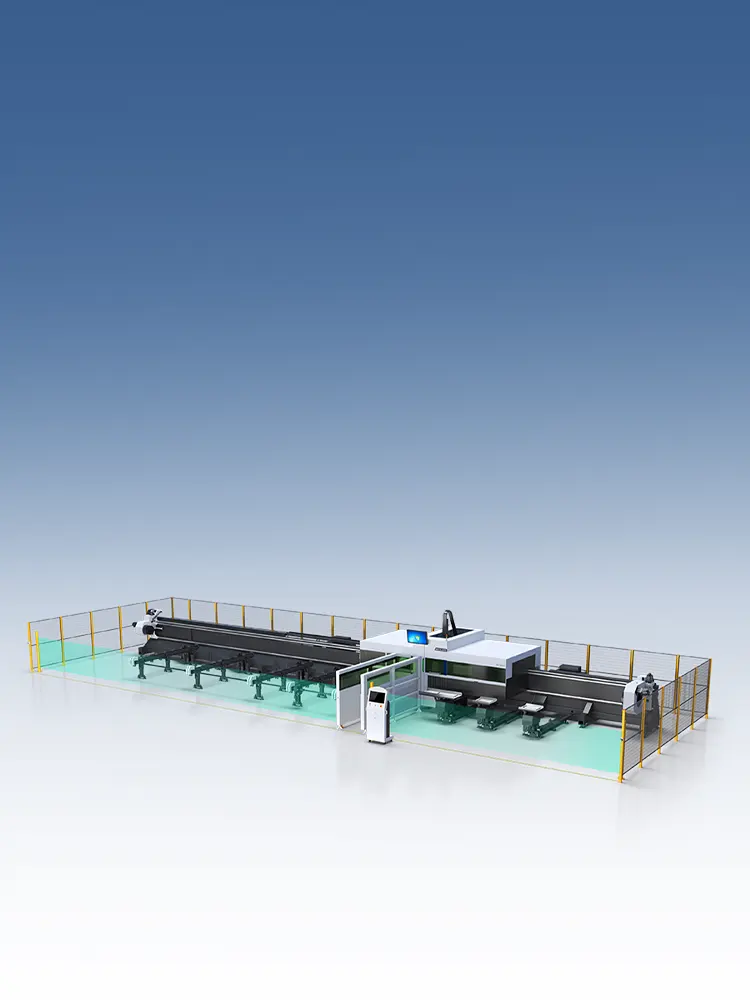

Quatre mandrins et robuste
Le déchargement peut être effectué dans n'importe quelle zone de la plage de déplacement, évitant ainsi la zone de fonctionnement manuel ; quatre mandrins coupent en alternance et une variété de méthodes de serrage sont disponibles, permettant d'atteindre facilement « 0 » déchet.

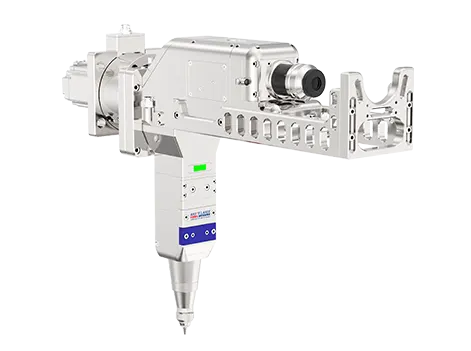

Coupe en biseau
Notre tête de coupe en biseau, dotée d'une propriété intellectuelle exclusive, offre des performances supérieures et un service après-vente rapide et garanti. La coupe en biseau et le raccordement sans soudure répondent aux exigences de soudage ultérieur des structures en acier et des pipelines de grande taille.
Capacité de coupe
Données techniques
Il existe différents formats parmi lesquels choisir et toutes les données sont soumises à des solutions techniques.

TX Series

Diamètre du tube rond

Longueur latérale du tube carré

Précision de positionnement (X/Y)

Répétabilité (X/Y)

Vitesse de positionnement maximale (X/Y/Z)

Longueur de chargement maximale

Poids maximal du tube

Longueur de déchargement

Ф40-360mm

□40-250mm

±0.05mm/1000mm

±0.05mm

60rpm

6000-12000mm

1000kg (7bar)

0-6000mm

Ф50-500mm

□50-350mm

±0.01mm/1000mm

±0.01mm

40rpm

4000-12000mm

1500kg (7bar)

0-9000mm

Ф80-660mm

□80-450mm

±0.01mm/1000mm

±0.01mm

30rpm

6000-12000mm

2800kg (7bar)

0-12000mm
