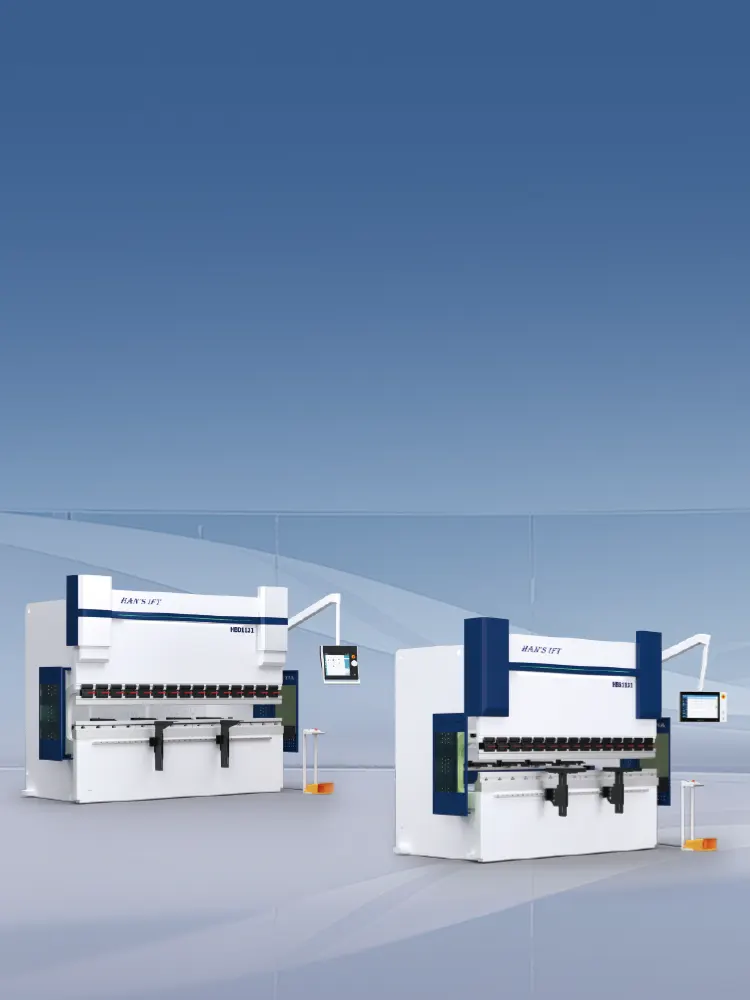

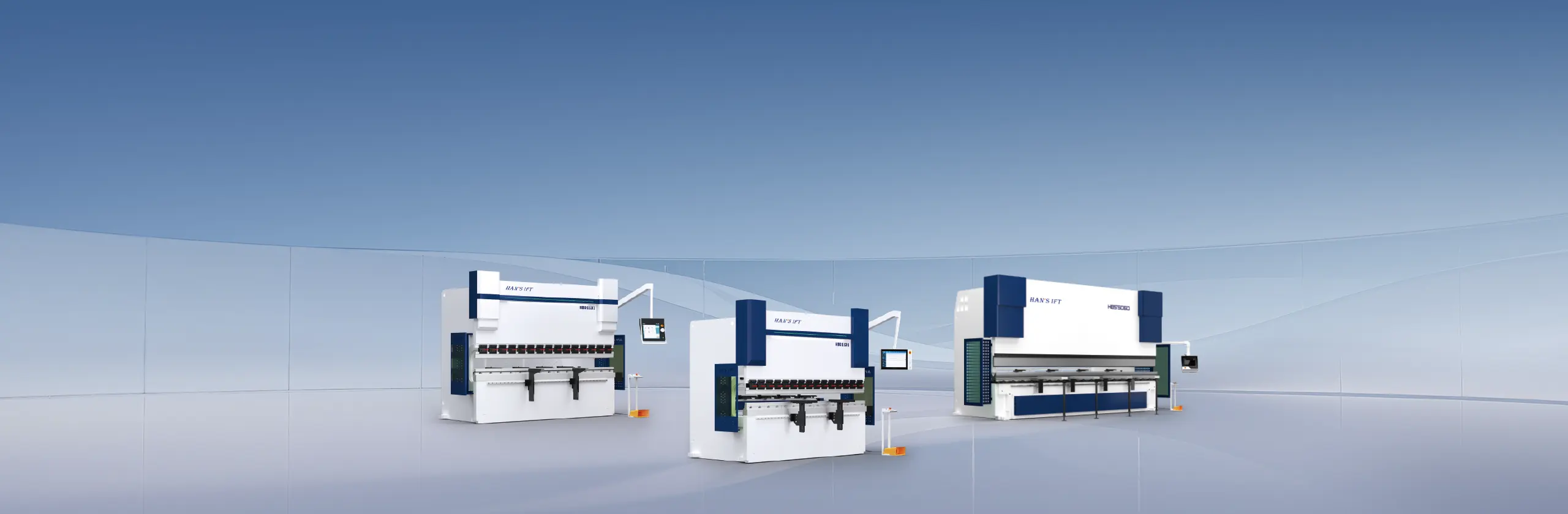

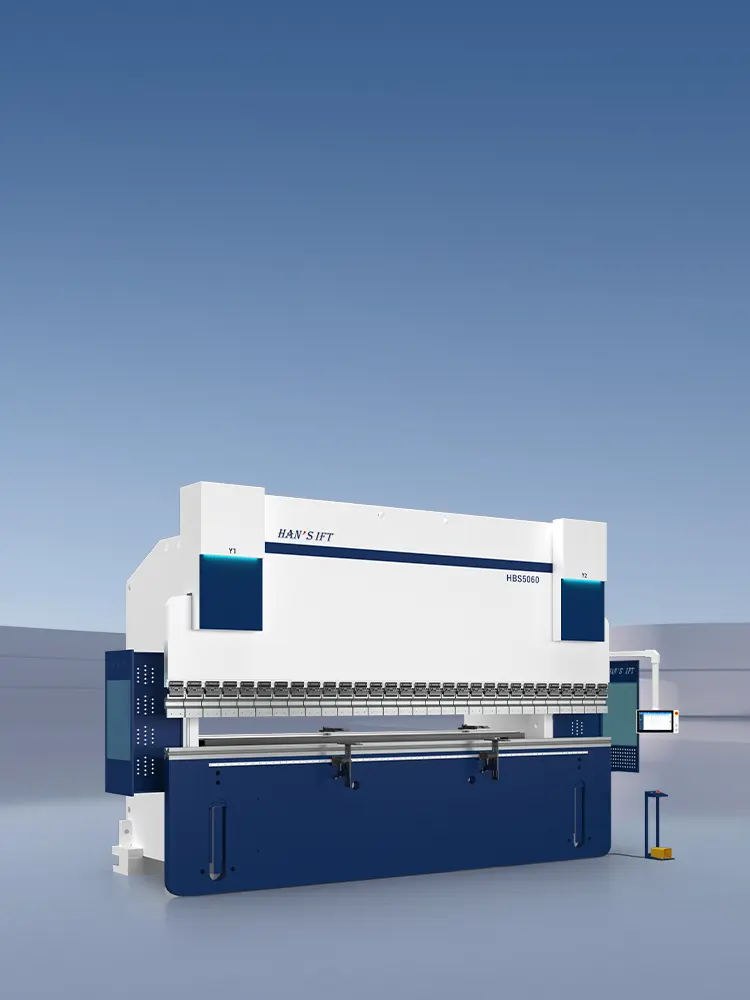

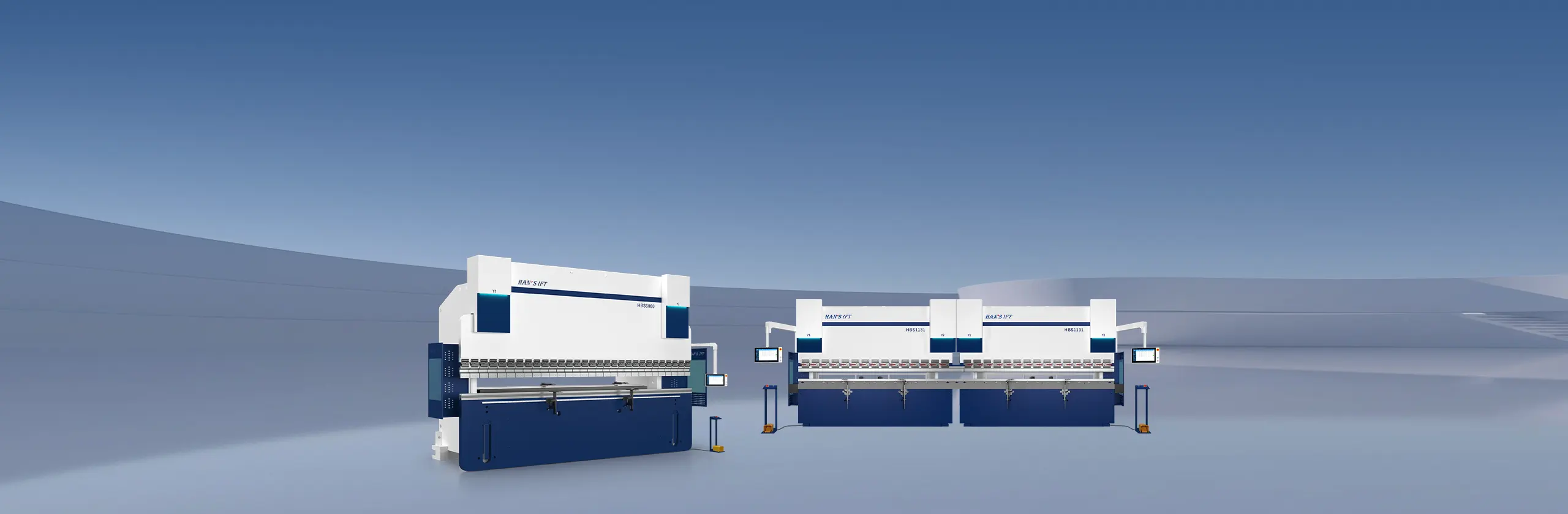

HBS Series
Cintreuse servo-commandée CNC haute performance Différentes configurations, multiples paramètres de pression et longueurs de traitement ; Règle de cintrage de haute précision, garantissant une précision de pliage optimale.
HBS Series Échantillons de données techniques
Remplissez le téléchargement ou contactez - nous
Aperçu
La presse plieuse la plus vendue : précision, sécurité, efficacité
En tant que produit de cintrage le plus vendu, HBs a démontré sa grande adaptabilité et sa productivité exceptionnelle, de la programmation à la configuration de l'outil en passant par le fonctionnement réel. Haute vitesse, faible consommation d'énergie, haute sécurité, conçu pour les clients qui ont besoin d'une faible consommation d'énergie et d'un rendement élevé.

Cylindre hydraulique

Les vérins hydrauliques principaux des deux côtés adoptent une servovalve électrohydraulique et une échelle graduée pour former une commande en boucle fermée, avec un retour d'information précis et un fonctionnement précis du curseur, de sorte que la précision de flexion et la précision de positionnement répétitif du curseur sont élevées.

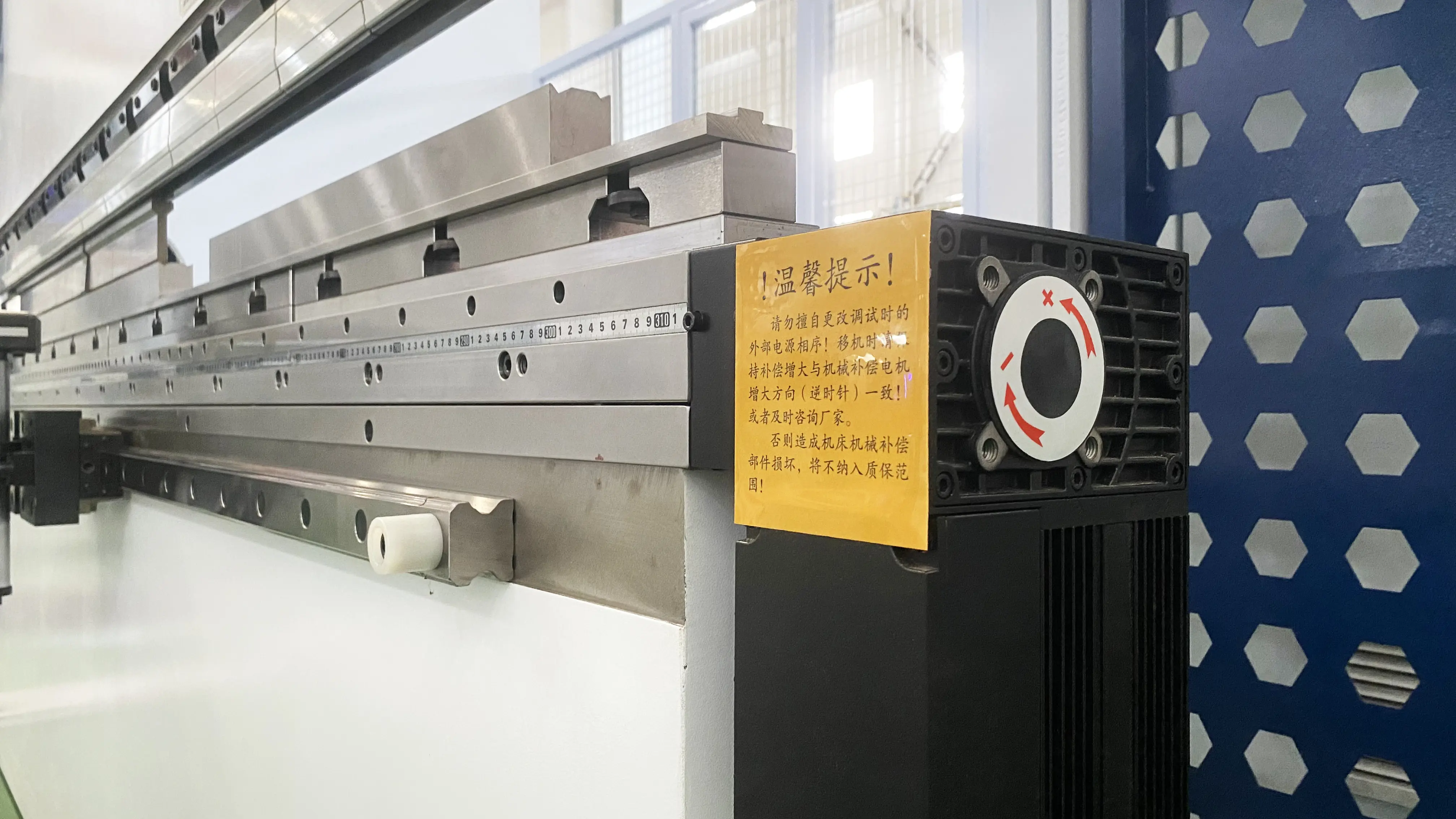

Système de couronnement mécanique bidirectionnel

Le système CNC calcule et définit automatiquement la valeur de compensation, et la compensation adopte un contrôle en boucle fermée avec une grande précision de contrôle, ce qui garantit la constance de l'angle de pliage sur toute la longueur.

Le système de bombage mécanique est une structure réglable dans les deux sens, qui permet de compenser les variations de la machine dans les directions transversale et longitudinale.

Systèmes de butée arrière

Le mécanisme de butée arrière, doté de toutes les fonctions, permet de sélectionner et de contrôler plusieurs butées. Les composants de la butée arrière, tels que le rail de guidage, la vis à billes et les roulements, sont tous équipés d'accessoires de haute qualité afin de garantir sa précision.

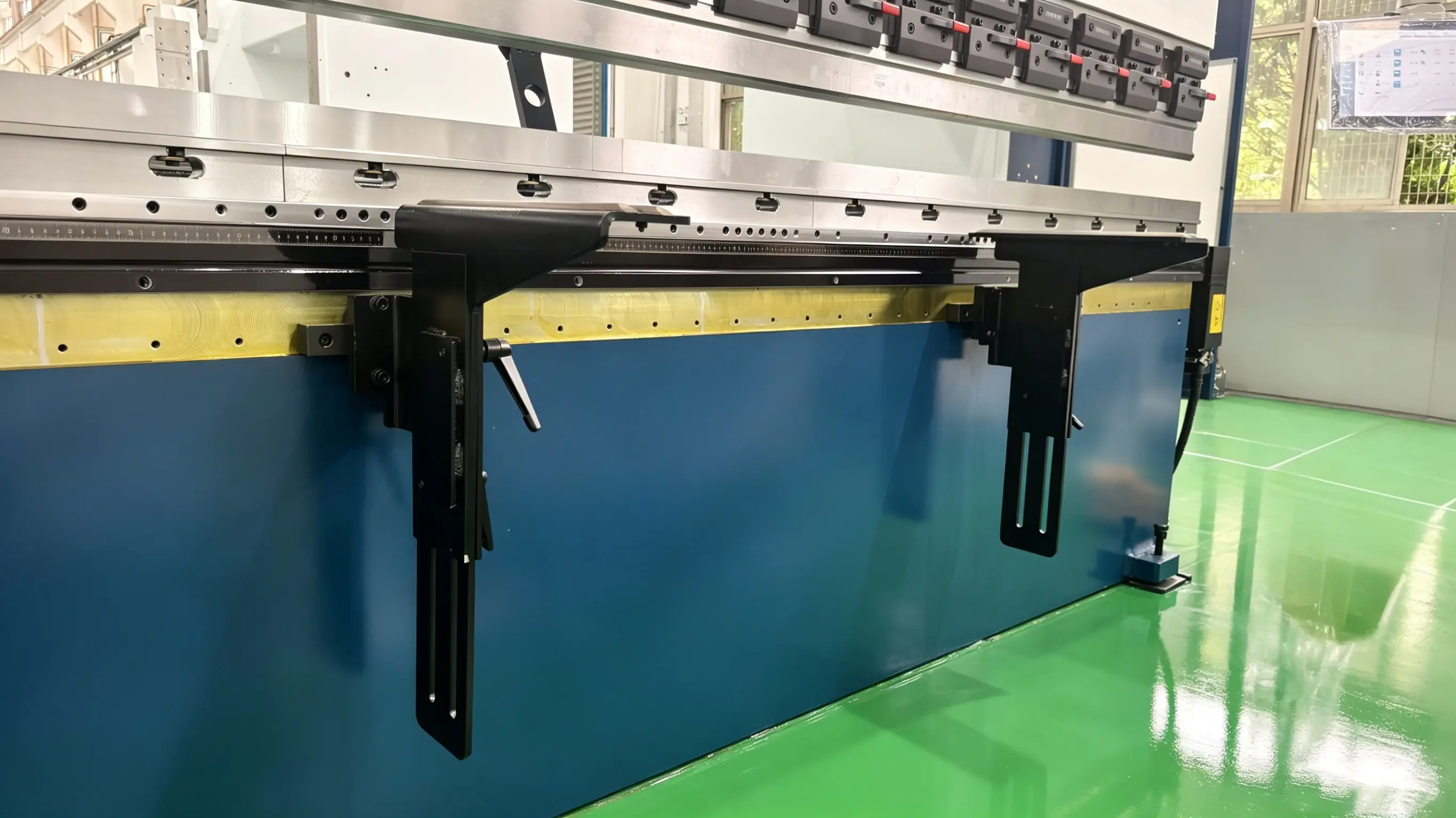

Support mobile

La partie supérieure de l'établi est équipée d'un support mobile. Ce support permet de régler la hauteur et l'angle de rotation selon les besoins, d'ajuster la position de déplacement en fonction de l'espacement et de faciliter les opérations de pliage, pour un confort et une efficacité optimaux.

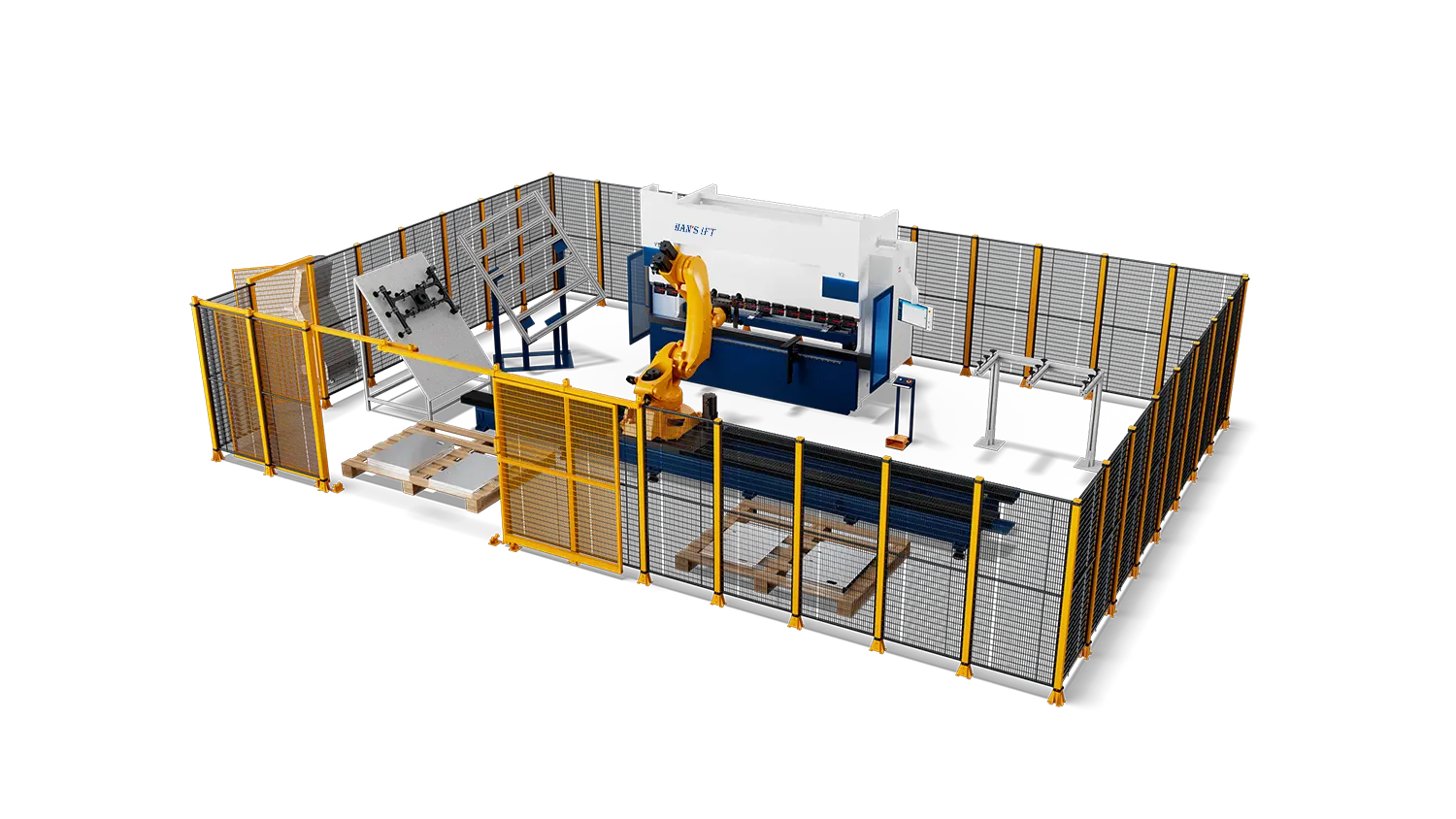

cellule de pliage automatique

L'association d'une cintreuse CNC et d'un robot assure la préhension, le centrage, le cintrage et la palettisation automatiques des plaques pour une production en continu 24h/24, réduisant ainsi la pénibilité du travail manuel, améliorant considérablement l'efficacité de la production et permettant des économies significatives. Des solutions de cellules de cintrage personnalisées sont disponibles sur demande.

Échantillon
Exemple de données techniques
*À titre indicatif uniquement, toutes les données sont soumises aux documents techniques officiels.

Série HBs

Force de flexion maximale (kN)

Largeur de pliage maximale (mm)

Course du bélier (mm)

Hauteur fermée (mm)

Distance entre les colonnes (mm)

Profondeur de la gorge (mm)

Puissance du moteur principal (KW)

Approche (mm/s)

Fonctionnement (mm/s)

Retour (mm/s)

1100

3100

215

525

2600

410

8.5

200

15

180

1100

4100

215

525

3200

410

8.5

200

15

160

1600

3100

215

525

2600

410

13.2

185

14

160

1600

3100

215

525

2600

410

13.2

185

14

160

1600

4100

215

525

3200

410

13.2

185

14

150

2300

3100

215

575

2600

410

16.7

150

13

150

2300

4100

215

575

3200

410

16.7

150

13

140

2600

3100

250

590

2600

410

16.7

140

12

140

3200

3200

250

590

2600

410

21.4

90

9

100
