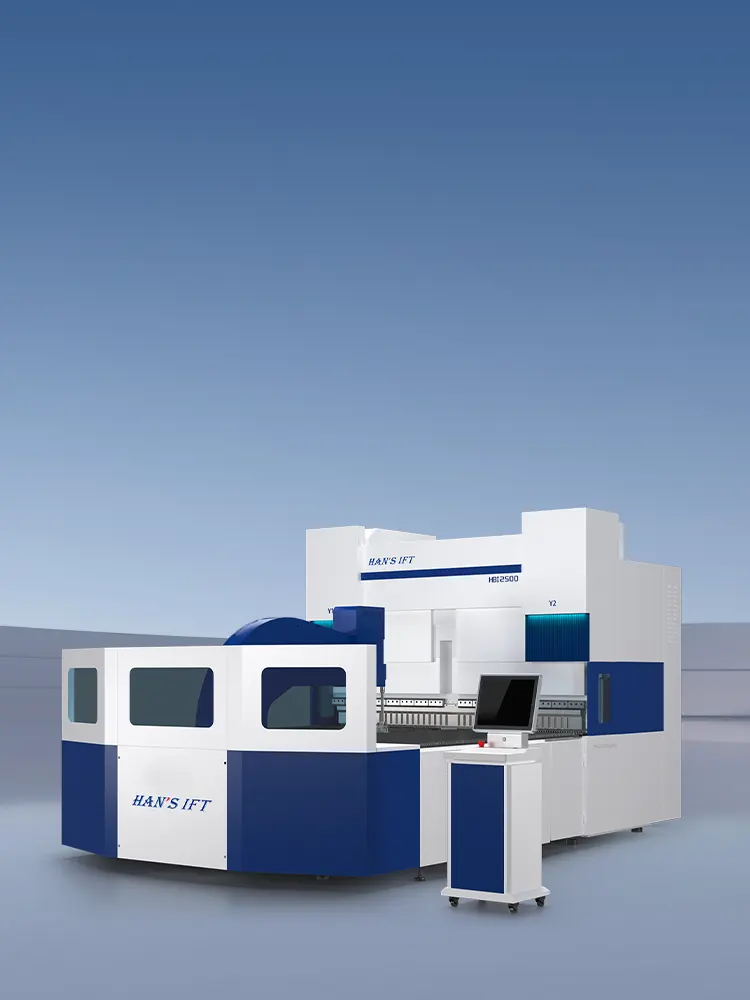

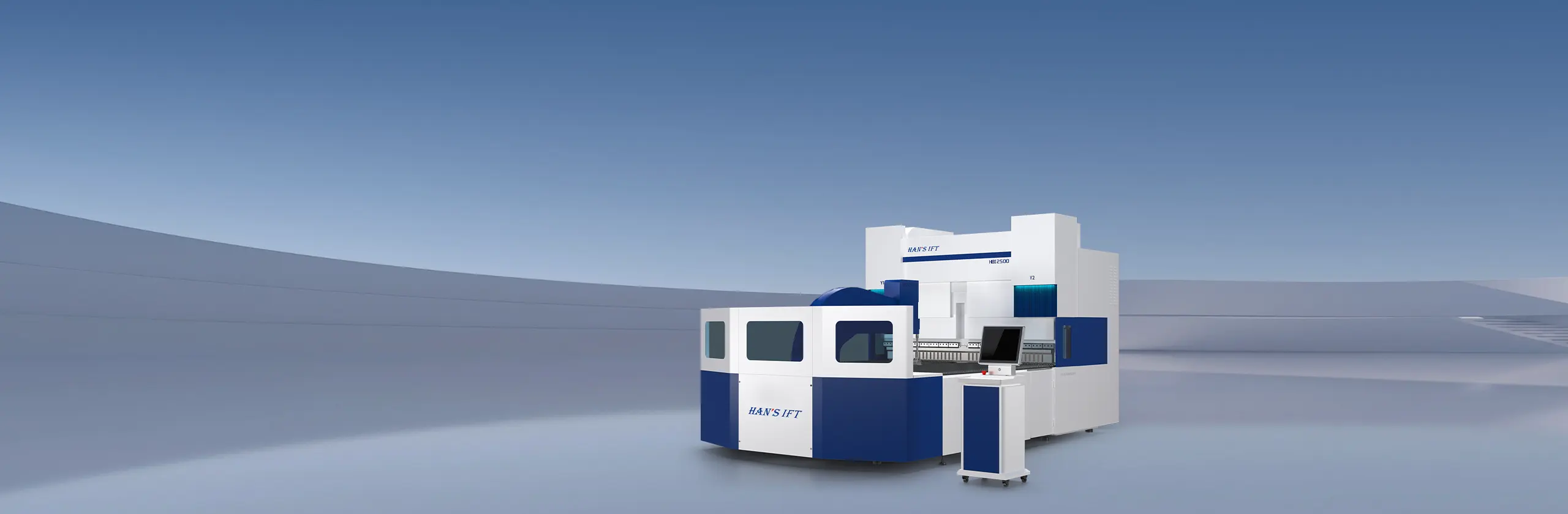

HBI Series
Centre de pliage multifaces Positionnement unique pour le pliage multifaces et multipasses, cycle de découpe rapide ; Alimentation et pliage automatiques pour réduire les coûts de main-d’œuvre.
HBI Series Échantillons de données techniques
Remplissez le téléchargement ou contactez - nous
Aperçu
Il est largement utilisé dans les industries des armoires et châssis, des ustensiles de cuisine, des murs-rideaux, des portes, des ascenseurs, des appareils électroménagers et du mobilier pour le formage à grande vitesse de pièces complexes en tôle.

Positionnement automatique CNC

Le mouvement synchronisé multi-axes permet un pliage multi-arêtes et multi-passes en une seule opération, réduisant considérablement le temps de cycle et augmentant l'efficacité de deux à trois fois par rapport aux presses plieuses CNC conventionnelles.



Les systèmes intégrés d'alimentation et de pliage minimisent l'intervention manuelle, diminuent l'intensité du travail et réduisent les coûts de main-d'œuvre.

Outillage polyvalent

Une seule matrice permet de réaliser des opérations de formage complexes telles que le planage, le cintrage en arc, le pliage inversé et le bordage, éliminant ainsi le besoin d'outillage sur mesure. Associée à une plage de traitement étendue, elle offre une grande flexibilité et une adaptabilité à une large gamme de commandes.

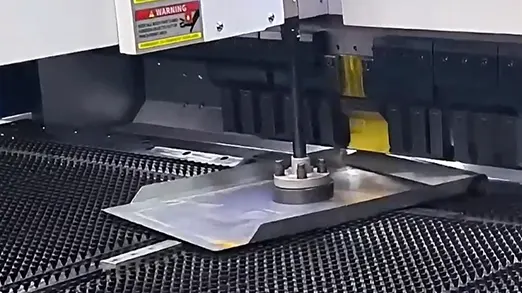

L'alignement automatique des tôles associé à un serrage sans plis garantit une précision dimensionnelle constante et une qualité de pièce uniforme, permettant une production haut de gamme en grande série.

Échantillon

Course effective de l'axe X

Course effective sur l'axe Y

Diamètre de la plaque de palier C

Distance minimale (axe C à la pointe de l'outil)

Largeur de flexion maximale

Hauteur de flexion maximale (tous côtés)

Dimensions maximales de la feuille dépliée

Capacité de flexion (épaisseur)

Précision de pliage

120mm

200mm

100mm

150mm

1500mm

170mm

1500 x 1500mm

Steel: 1.5mm Stainless Steel: 1.0 mm Aluminum: 2.0 mm

0-180°

120mm

200mm

100mm

150mm

2000mm

170mm

1500 x 2000mm

Steel: 2.0mm Stainless Steel: 1.5 mm Aluminum: 3.0 mm

0-180°

120mm

305mm

100mm

150mm

2500mm

170mm

2500 x 1250mm

Steel: 2.0mm Stainless Steel: 1.5 mm Aluminum: 3.0 mm

0-180°

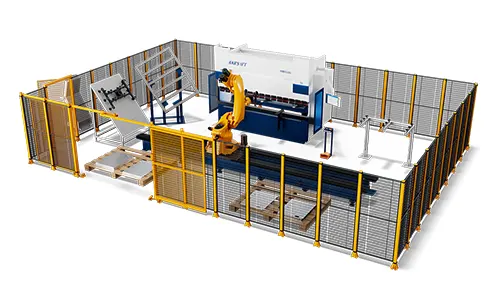

Produits recommandés
