MPS-T5
Puissance disponible: 1500W - 6000kw (facultatif) Type de modèle: semi - automatique Chargement, chargement entièrement automatique, etc.
MPS-T5 Au Hasard Échantillons de données techniques
Remplissez le téléchargement ou contactez - nous
Aperçu

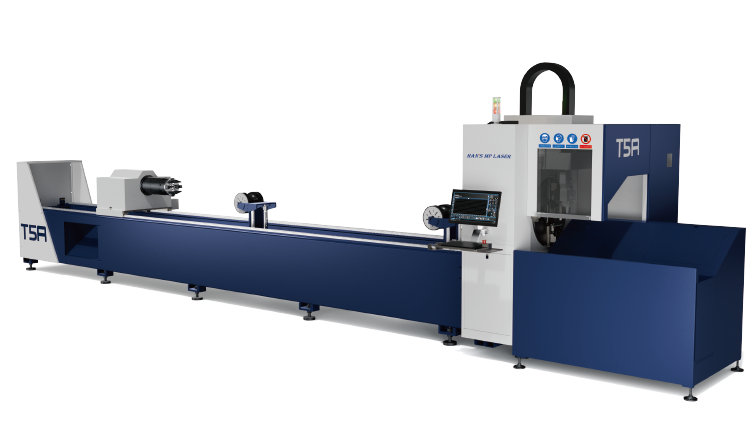

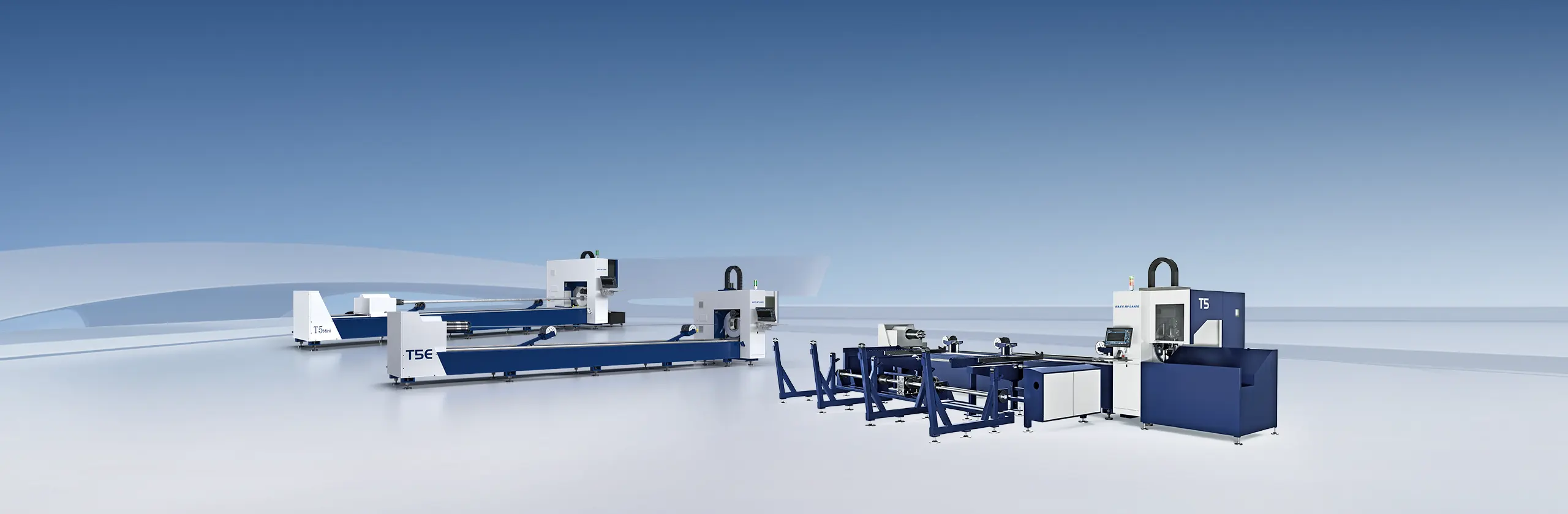

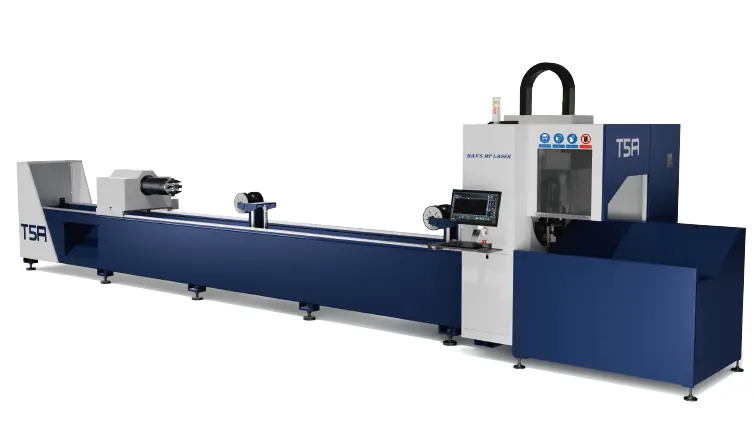

Découpeuse laser professionnelle, trois solutions, six configurations

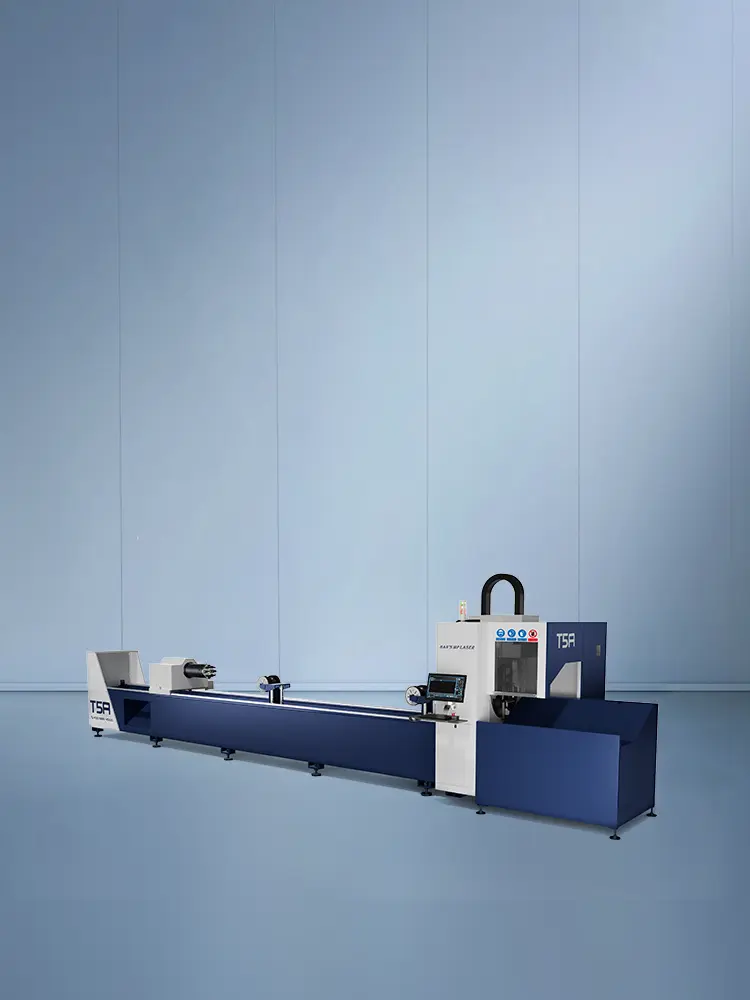

Différents modèles peuvent être choisis en fonction de différents besoins. Laser Puissance 1.5kw-6kw en option. La machine standard t5a peut être équipée d'une semi - automatique Chargement, chargement entièrement automatique, assistance sur roues de diamètre variable Décharge, blocage des scories, etc.

Machine de soudage lourde haute résistance



Soudure en acier de haute qualité: l'acier de haute qualité assure la rigidité de la structure et minimise les contraintes de soudage.

Traitement thermique en deux étapes: après soudage, élimination des contraintes recuit + semi - finition post - vieillissement secondaire, empêche la déformation à long terme, améliore la résistance sismique, la rigidité et la stabilité.

Usinage de portique intégré: le Centre d'usinage de précision importé de haut niveau réalise un usinage en une seule passe, garantissant la précision du lit (± 0015mm) et la précision de l'assemblage

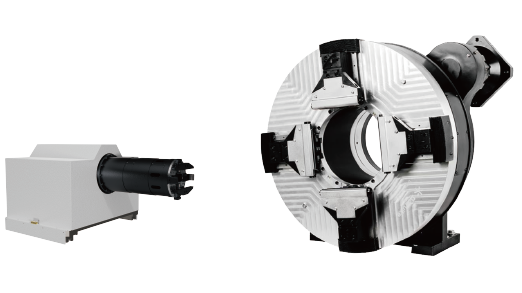

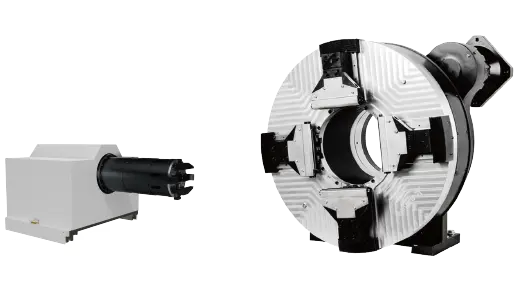

Double mandrin pour éviter les vibrations d'usinage



Conception d'étanchéité à course complète: l'ensemble de mandrin avant et arrière étanche à la poussière intégré garantit une entrée Zéro pollution et une inertie minimale lors d'un fonctionnement à grande vitesse.

Serrage multifonctionnel: Les mandrins à double rouleau peuvent serrer fermement les tubes ronds, carrés, rectangulaires, les poutres en maille et les tubes à profil spécial symétriques.



Double mandrin pour éviter les vibrations d'usinage


La conception entièrement étanche du mandrin empêche les débris d'entrer. Les glissières de guidage de précision avec des pièces durcies et résistantes à l'usure garantissent une précision de ± 0,01 MM. La portée et la rigidité optimisées (Flèche < 0,05 mm) des pinces à deux rouleaux garantissent un serrage stable en rotation à grande vitesse.

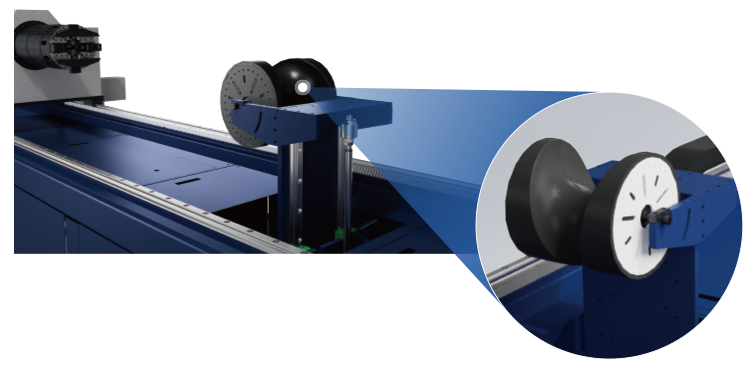

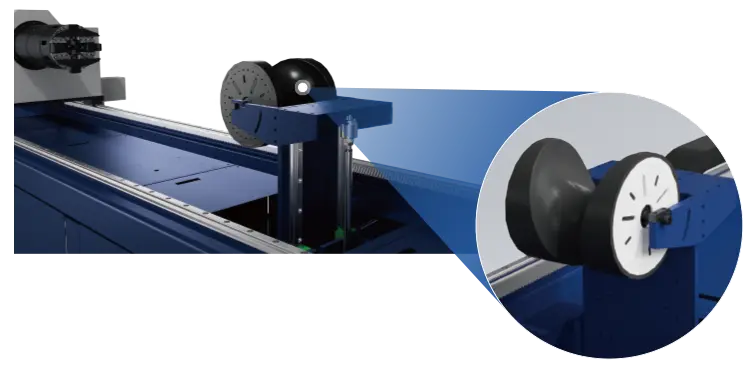

Charge de support de roue de diamètre variable



Réduisez les vibrations de la rotation à grande vitesse du tuyau, rendez la coupe plus précise, réduisez l'amplitude de l'enfoncement du tuyau, améliorez la rectitude du tuyau et empêchez le tuyau de trembler à droite et à gauche.

Coupe anti - aérienne


Surveillez la longueur de la queue en temps réel pour éviter les coupures vides. Le capteur surveille en temps réel si la longueur de la queue du tube est supérieure ou égale à la valeur de consigne pour éviter que la tête de coupe ne soit vide.

Tirage adaptatif à mandrin unique


La traction adaptative rend la coupe flexible et efficace. Les pinces de traction sont utilisées pour les tuyaux de traction adaptatifs. Assurez - vous que le tuyau est toujours dans la course d'alimentation.

Au Hasard
Traitement de chanfrein
Chargement semi - automatique
Chargement entièrement automatique
Traitement de chanfrein
Fournit persuasion pour les procédures de soudage ultérieures. Il prend en charge de nombreux types de Chanfrein, tels que les chanfreins en selle, les chanfreins en K, les chanfreins en y, les chanfreins en W, les chanfreins en X. Attendez un peu!

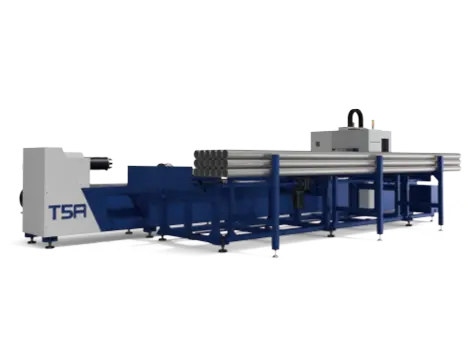

Chargement semi - automatique
Exigences de pipeline: ● longueur de tuyau: 5500mm - 6100mm ● tube unique: poids: ≤ 80kg ● tube rond: Φ20mm ~ Φ120mm ● tube carré: 20 x 20mm - 120MM x 120MM

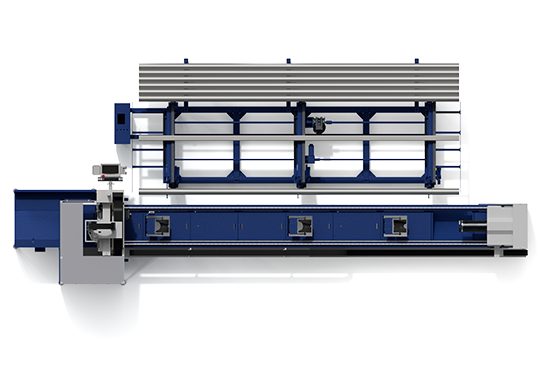

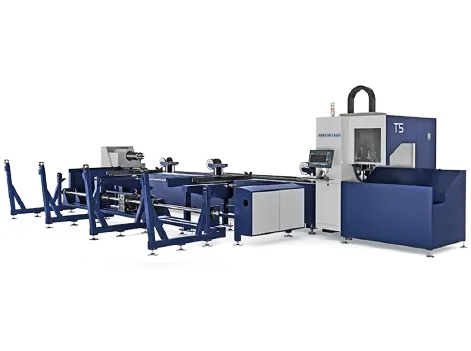

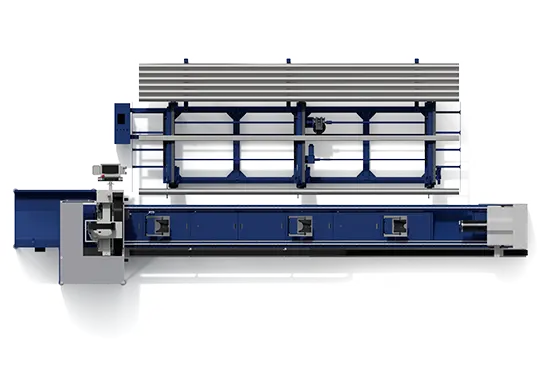

Chargement entièrement automatique
Exigences de pipeline: ● longueur de tuyau: 5500mm - 6000mm ● tube unique: poids: ≤ 90kg ● tube rond: Φ20mm ~ Φ150mm ● tube carré: 20 x 20mm - 120MM x 120MM ● longueur du côté du segment de tube rectangulaire: 20mm - 120MM

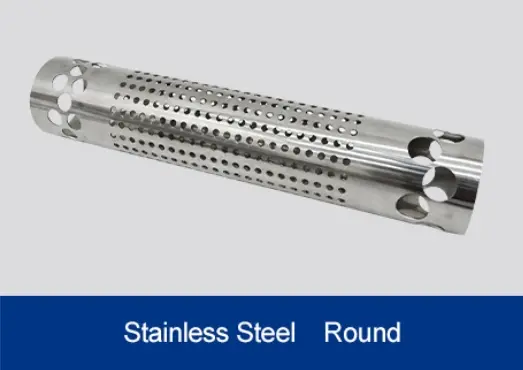

Capacité de coupe
12mm Acier inoxydable
12mm Acier inoxydable
12mm Acier inoxydable
12mm Acier inoxydable

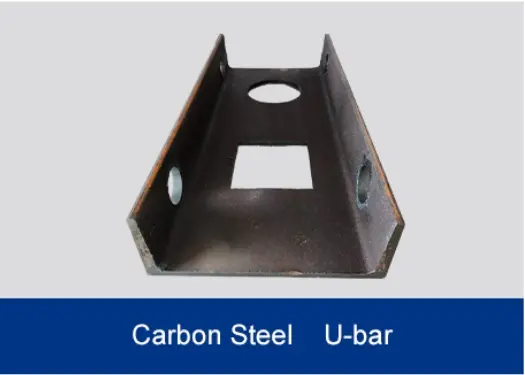

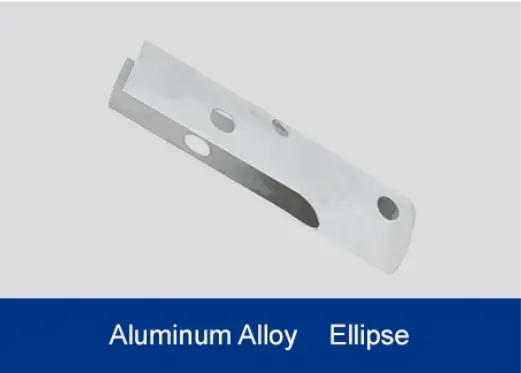

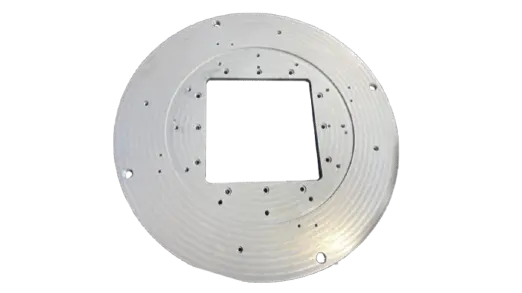

Échantillons de données techniques
* Pour information seulement, Toutes les données sont soumises à la documentation technique réelle.

Série T5

Longueur maximale de tuyau usinable

Vitesse maximale

Accélération de fonctionnement maximale

Capacité de charge maximale (unité unique)

Longueur du matériau de la queue

Gamme d'épaisseur de paroi matérielle

Capacité de traitement

≤6500mm

T5mini: 200R/min

1.0g

260kg(≤43kg/m)

≥80mm

≥0.8mm

H Beam≤8#

≤6500mm

T5: 120Rmin

1.0g

260kg(≤43kg/m)

≥80mm

≥0.8mm

H Beam≤20#
