WD Series
Machine de découpe laser 3D 5 axes haute productivité 3015 ⁄ 3122 ⁄ 4025 Puissance disponible : 3000 W ⁄ 4000 W ⁄ 6000 W
WD Series Échantillons de données techniques
Remplissez le téléchargement ou contactez - nous
Aperçu

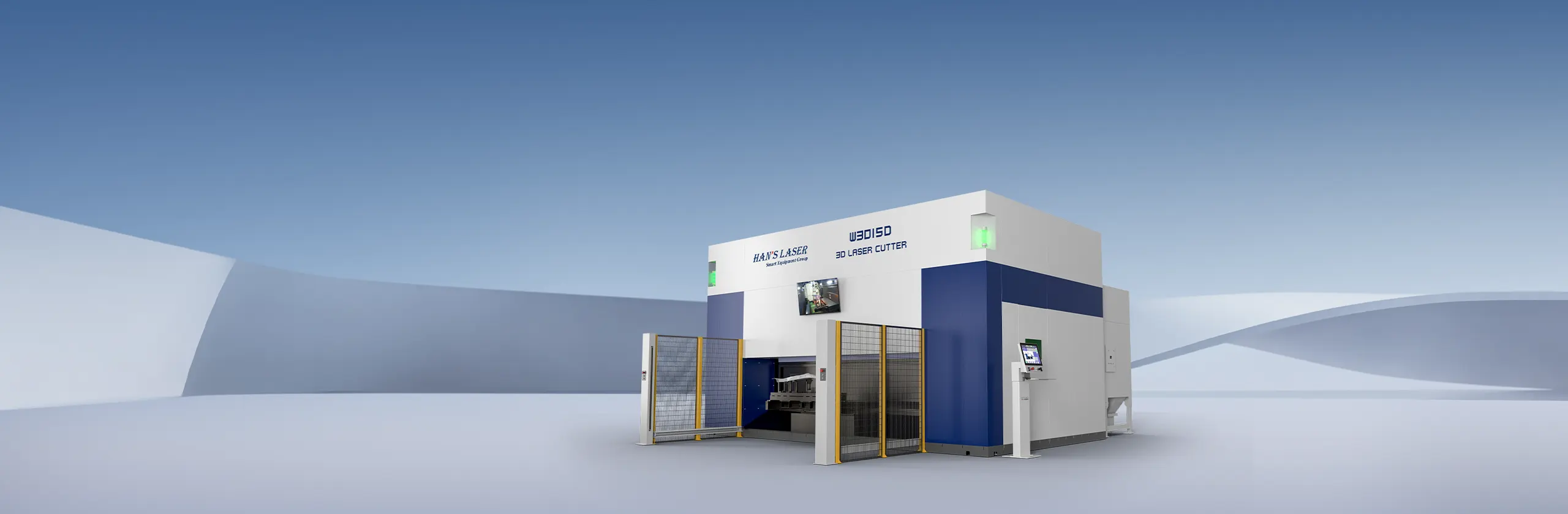

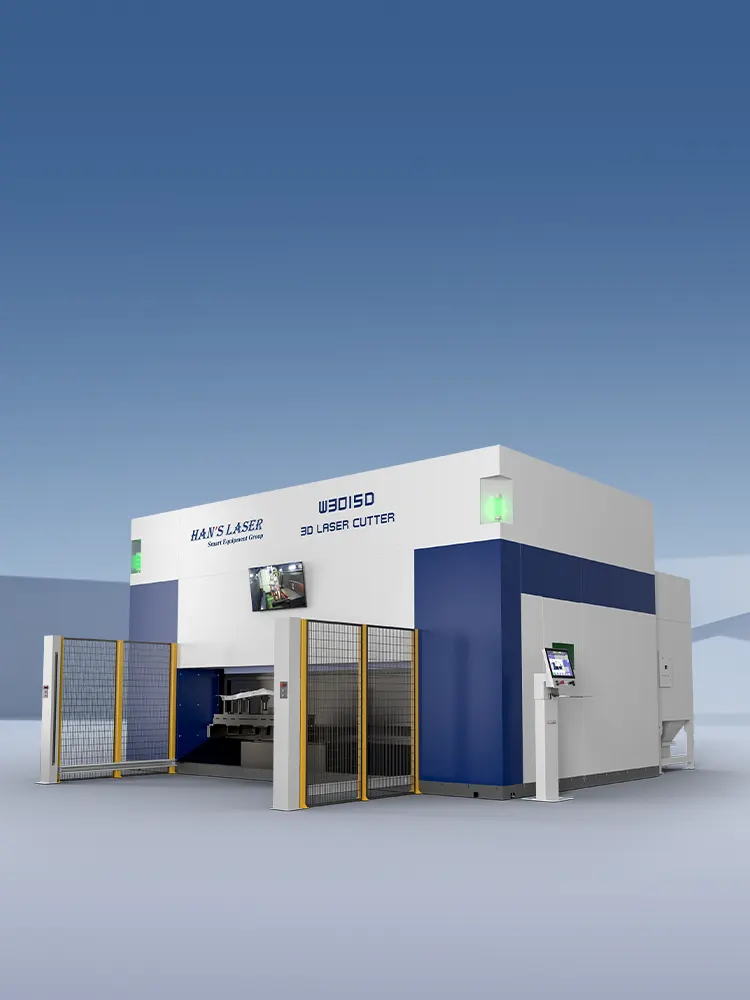

Machine de découpe laser 3D 5 axes à haute productivité pour composants formés à chaud
La série WD est une machine de découpe laser 3D 5 axes à grande vitesse avec structure à portique mobile. Il s'agit d'une machine haut de gamme spécialisée dans la découpe laser de pièces 3D thermoformées et de pièces 3D exigeant une grande efficacité. Elle est adaptée à la découpe d'acier à haute résistance, d'acier au carbone ordinaire, d'acier inoxydable, d'alliages de titane et d'aluminium, entre autres matériaux.

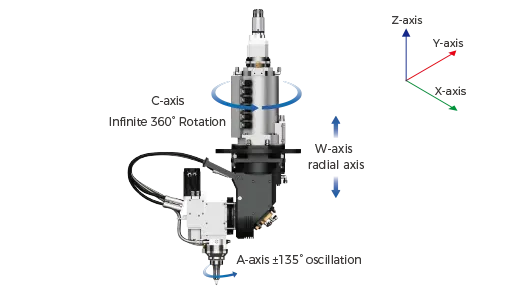

Tête de découpe 3D Han

Petite taille, légèreté et hautes performances :

Excellente résistance aux collisions, mode anti-collision sur l'axe A, anti-collision à 360°;
Procédé de bague collectrice électrique stabilisée pour améliorer la résistance aux interférences et la stabilité d'utilisation;
Structure anti-poussière hautement étanche sur l'axe W, prolongeant la durée de vie de la lentille dans les environnements difficiles, améliorant la stabilité de l'équipement et réduisant les coûts d'utilisation;
Câbles hautement résistants aux interférences pour améliorer la stabilité de la tête de découpe lors de mouvements fréquents.

Respect de l'environnement de travail

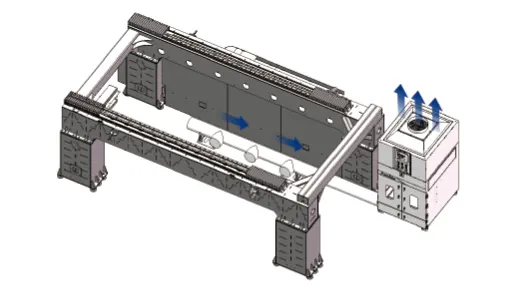

Système d'aspiration de poussière à haut débit
Le collecteur de poussière est placé à proximité du carter de protection de la machine et son tuyau est directement raccordé au conduit d'air interne de la machine-outil, sans coude pour éviter toute résistance, garantissant ainsi une aspiration optimale. Ce système protège les pièces de précision critiques de la machine-outil de la contamination par la poussière et réduit les émissions de poussière et d'échappement de coupe dans la zone de travail, minimisant ainsi la pollution environnementale et les risques pour la santé humaine.

Haute stabilité

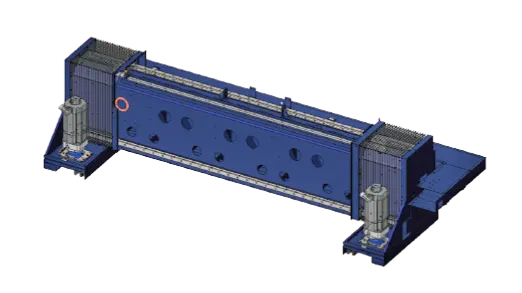

Structure de fixation de base en U.
Grâce à la structure de fixation de base en U unique de Han's Laser, la grande section transversale assure la rigidité et la stabilité du bâti de la machine.



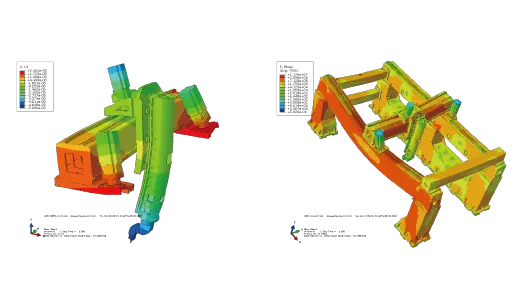

Conception de la structure de la machine, analyse complète et optimisation secondaire par IAO. Après l'installation, plusieurs tests ont été réalisés sur la fréquence des vibrations, les modes et autres performances statiques et dynamiques, ainsi qu'un essai de fonctionnement continu de 72 heures afin de garantir la fiabilité de l'équipement pour un fonctionnement à long terme.



Extrêmement rapide

Poutres légères offrant une rigidité et une résistance accrue pour améliorer les performances dynamiques des pièces mobiles ;


Des plaques d'étanchéité sont ajoutées autour du cache-poussière pour protéger les pièces de transmission de la contamination.

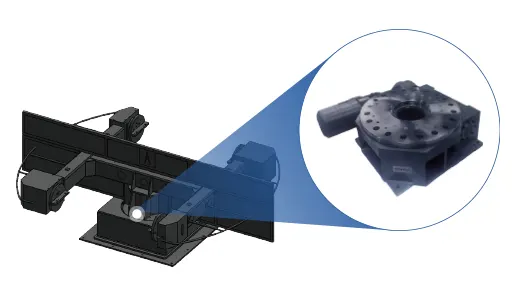

Table rotative duplex

Changement par rotation, fonctionnement haute efficacité

Une grille de sécurité dans la zone d'abaissement de la table assure la sécurité de l'opérateur ;

Équipée d'un bloc de raccordement de conduite d'air et d'un connecteur aviation pour garantir le bon raccordement des pinces.

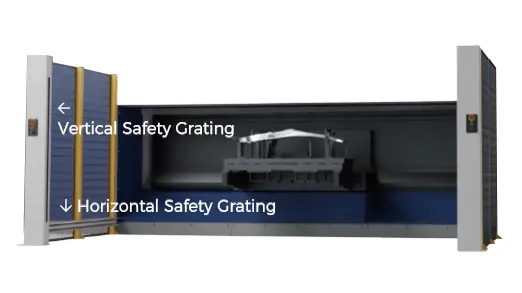

Double protection de sécurité

Assurer la sécurité des opérateurs
Équipé d'un garde-corps et d'une grille de sécurité pour garantir la sécurité du personnel lors du chargement et du déchargement des pièces.

Excellent contrôle des bords

Fonction de coupe d'angle sans bavure
La puissance laser suit le changement de vitesse, pour un meilleur contrôle de la coupe d'angle, pour une coupe d'angle presque sans bavure !

Capacité de coupe
Échantillons de données techniques
* Pour information seulement, Toutes les données sont soumises à la documentation technique réelle.

Série WD

Puissance de la source laser

Itinéraire de l'axe X

Itinéraire de l'axe Y

Z-axis itinerary

Vitesse sur un seul axe

Accélération

Précision de positionnement

Précision de positionnement

Axe de rotation axe c

Axe oscillant axe a

Système CNC

Tête de coupe

Table de travail

Temps d'échange de banc

3000w ⁄ 4000w ⁄ 6000w (optional)

3000mm

1500mm

650mm

100m/min(X-axis can reach 120m/min)

1.0g(can reach1.2g)

±0.04mm

0.03mm

n*360°

±135°

Rexroth/Siemens

Han's latest cutting head

Rotation duel-station workbench

2.5s

3000w ⁄ 4000w ⁄ 6000w (optional)

3100mm

2200mm

650mm

100m/min(X-axis can reach 120m/min)

1.0g(can reach1.2g)

±0.04mm

0.03mm

n*360°

±135°

Rexroth/Siemens

Han's latest cutting head

Rotation duel-station workbench

4.5s

3000w ⁄ 4000w ⁄ 6000w (optional)

4000mm

2500mm

650mm

100m/min(X-axis can reach 120m/min)

1.0g(can reach1.2g)

±0.04mm

0.03mm

n*360°

±135°

Rexroth/Siemens

Han's latest cutting head

Rotation duel-station workbench

5.5s
