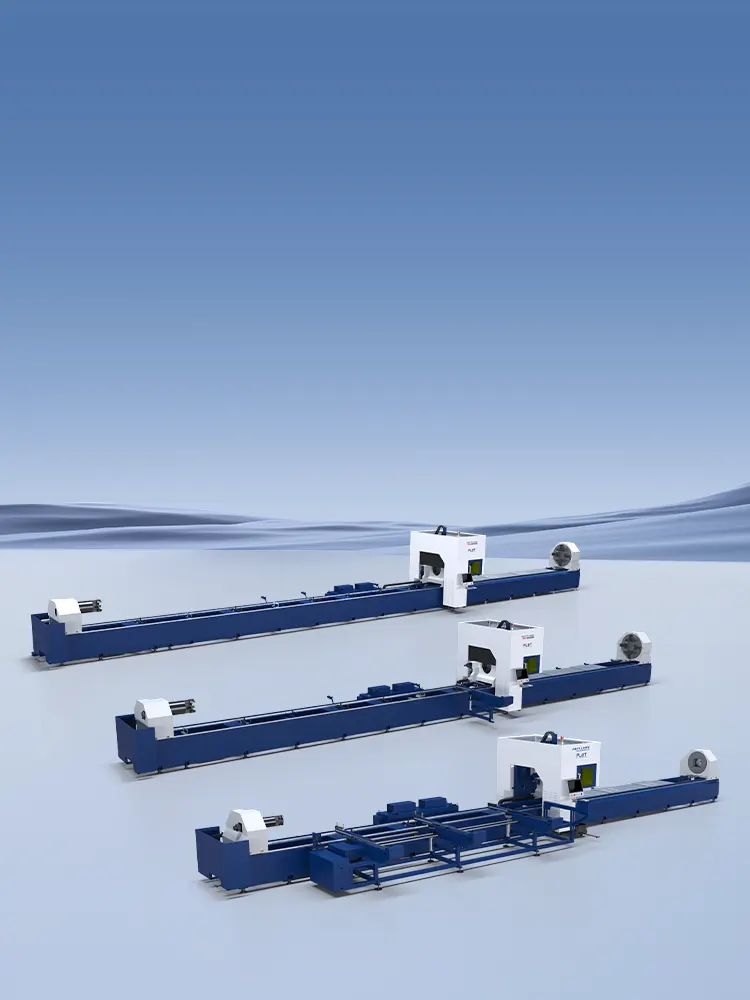

PLT Series

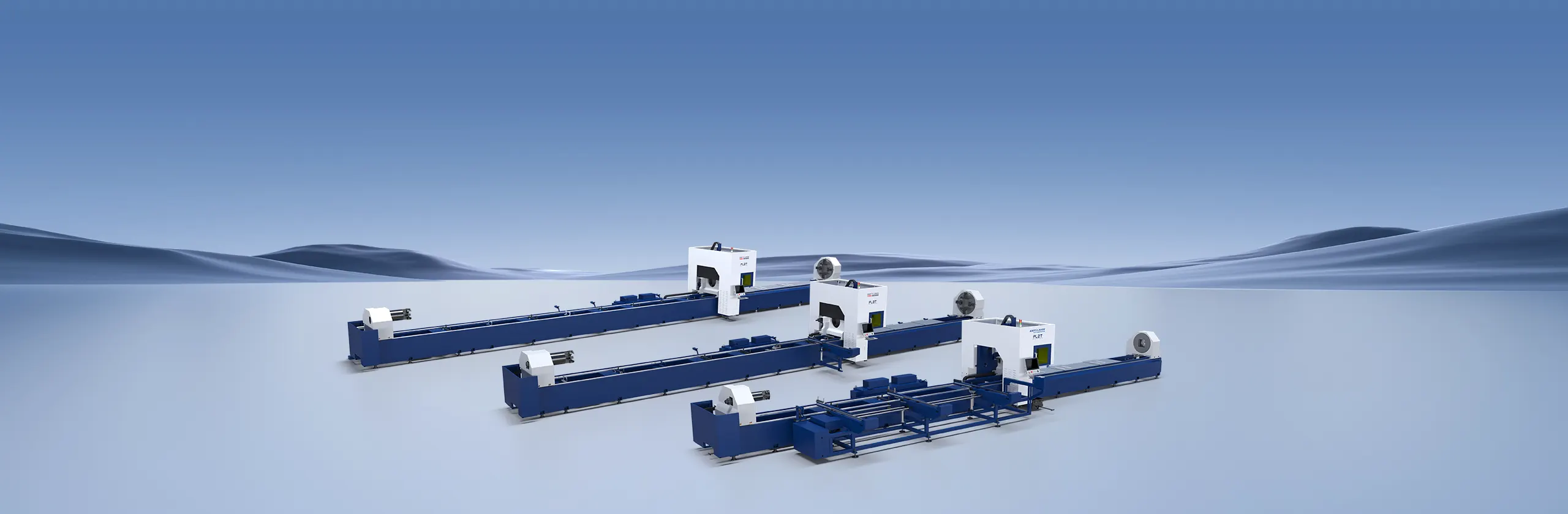

Machine de découpe laser à fibre professionnelle pour tubes Conception modulaire pour des configurations flexibles Prise en charge de charges de matériaux de 6 m, 9 m et 12 m avec option
PLT Series OptionnelÉchantillons de données techniques
Remplissez le téléchargement ou contactez - nous

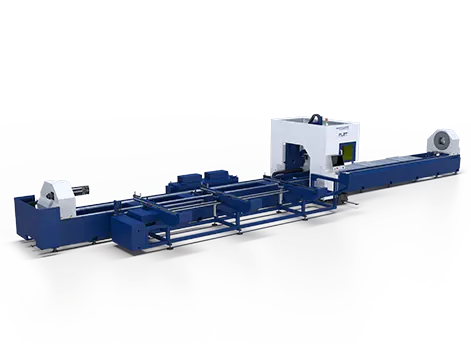

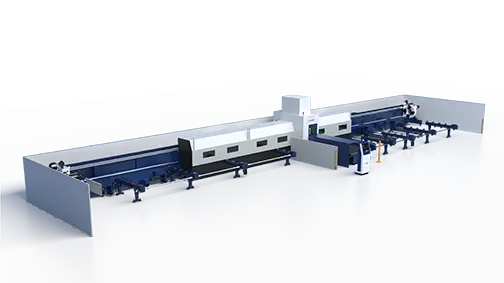

Aperçu
Conception modulaire, configuration flexible
La machine de découpe laser professionnelle de tubes de la série PLT est adaptée à la découpe de tubes en acier au carbone, en acier inoxydable, en cuivre, en alliage d'aluminium (tubes carrés, ronds, ovales, de formes spéciales), de profilés et autres tubes métalliques. Rapide, précise, performante et économique, elle est le choix idéal pour l'industrie de la transformation des tubes métalliques.

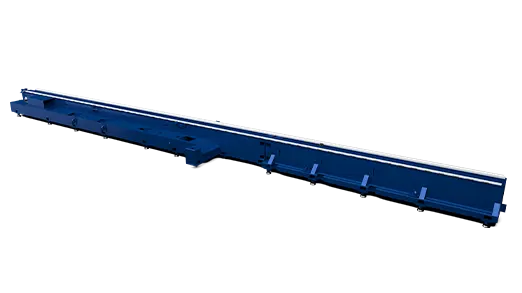

Structure horizontale du lit

La structure horizontale, équipée de guides linéaires de haute précision, assure une transmission fluide et efficace ainsi qu'une forte capacité de charge.

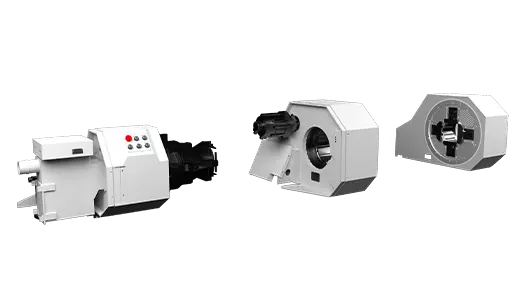

Mandrins de précision

Équipés d'un système de transmission de précision pour éviter toute contamination et maintenir la précision de la transmission.

Le système à trois mandrins offre une course complète sur les deuxième et troisième mandrins, éliminant ainsi le besoin de réglages de vitesse lors du passage d'un tube à l'autre.

Support flottant

L'unité de support s'ajuste dynamiquement en fonction du rayon de rotation du tube. Commandée par un servomoteur indépendant, elle offre une réactivité et une capacité de charge élevée, garantissant un positionnement stable et une précision d'usinage accrue.

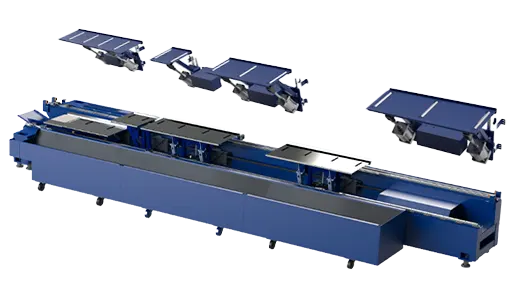

Système de support flottant

Le dispositif de déchargement fixe est doté d'un système d'amortissement et de glissement, ainsi que d'un système de reconnaissance par vision, permettant une identification précise et un tri rapide d'une grande variété de pièces. Le système de déchargement flottant de 6 mètres offre une forte capacité de charge et peut facilement manipuler des tubes de plus de 300 kg.

Zéro déchet

La tête de coupe peut traverser le mandrin central et couper dans l'autre sens, ce qui permet d'atteindre un véritable zéro déchet et d'optimiser l'utilisation des matériaux.

Optionnel
Coupe en biseau
Semi-automatique
Entièrement automatique
Coupe en biseau
Notre tête de coupe en biseau, dotée d'une propriété intellectuelle exclusive, offre des performances supérieures et un service après-vente rapide et garanti. La coupe en biseau et le raccordement sans soudure répondent aux exigences de soudage ultérieur des structures en acier et des pipelines de grande taille.
Semi-automatique
Le mécanisme de chargement peut placer des rangées de tuyaux et terminer automatiquement le chargement et l'alimentation d'un seul tuyau et l'amener à la position de serrage du mandrin.

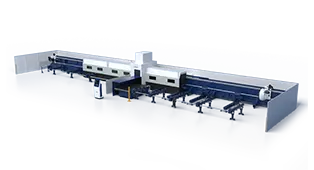

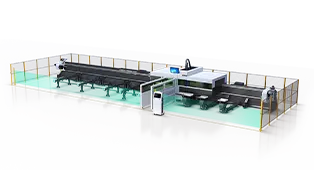

Entièrement automatique
Une fois groupés, les tubes peuvent être empilés dans le silo. Le chargement, l'alimentation et l'arrivée d'un tube au poste de serrage sont automatisés.
Capacité de coupe
Données techniques
Il existe différents formats parmi lesquels choisir et toutes les données sont soumises à des solutions techniques.

PLT Series

Diamètre du tube rond

Longueur latérale du tube carré

Précision de positionnement

Répétabilité (X/Y)

Vitesse de positionnement maximale (X/Y)

Vitesse de positionnement maximale (A/B/C)

Longueur de chargement maximale

Longueur de déchargement

Poids maximal du tube

φ20-240mm

□20-240mm

±0.05mm/1000mm

±0.05mm

100m/min

100rpm

6200mm

0-6000mm

300kg

φ30-240mm

□23-240mm

±0.05mm/1000mm

±0.05mm

100m/min

100rpm

9200mm

0-9000mm

300kg

φ30-360mm

□30-350mm

±0.05mm/1000mm

±0.05mm

80m/min

80rpm

6200mm

0-6000mm

500kg

φ30-360mm

□30-350mm

±0.05mm/1000mm

±0.05mm

80m/min

80rpm

9200mm

0-9000mm

600kg

φ40-360mm

□40-350mm

±0.05mm/1000mm

±0.05mm

80m/min

80rpm

12200mm

0-12000mm

850kg
