FR
SL série
Processus semi - automatisés / économie de main - d'œuvre et de coûts / contrôle convivial / système CNC intégré
SL série Échantillons de données techniques
Remplissez le téléchargement ou contactez - nous
Aperçu

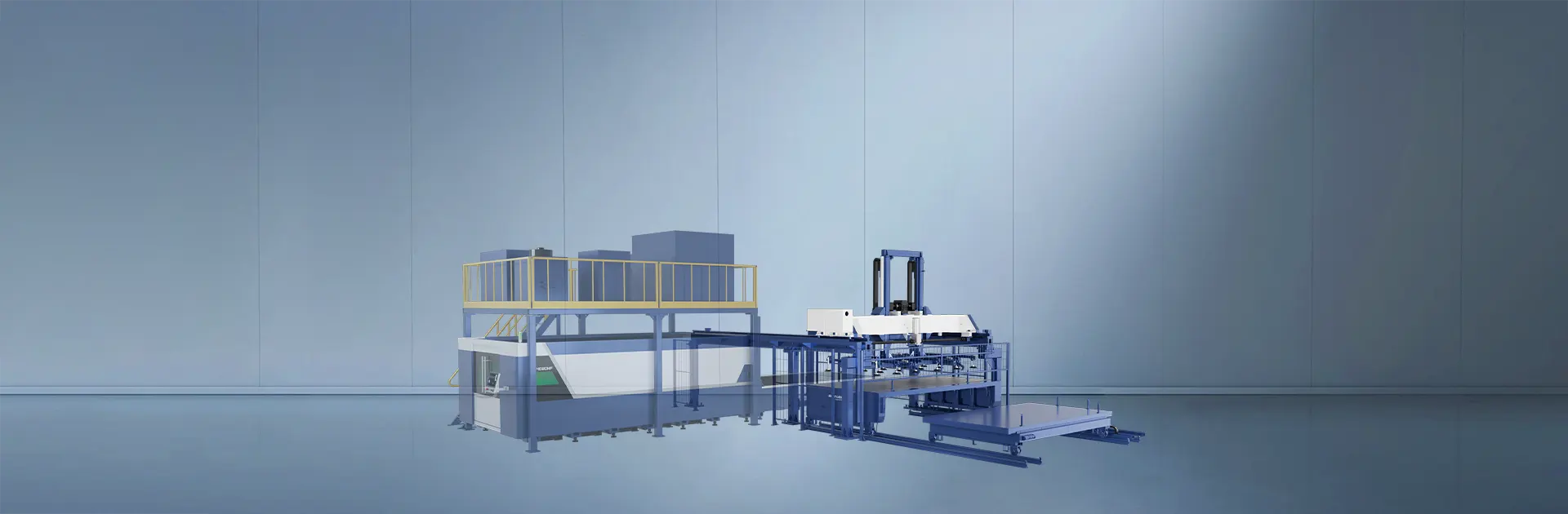

Unité de chargement semi - automatique sl - système CNC intégré pour une production efficace
Les unités semi - automatiques de la série SL intègrent le contrôle de chargement / déchargement, l'alimentation automatique, la coupe CNC et la manutention. Il permet une programmation semi - automatique pour couper les flux de travail, améliorer l'efficacité et réduire la main - d'œuvre et les coûts, tout en maintenant un fonctionnement convivial.

Fonctions du système



• chargement entièrement automatique de tôles, charge maximale jusqu'à 40mm.



• Le système de chargement sous vide est relié au système de production pour l'exécution et la gestion des tâches.



• Les solutions d'automatisation laser automatisent le flux de travail de la commande au processus, y compris la planification, le transfert de matériaux et le traitement.



Composants principaux


La machine d'alimentation sur une seule machine se compose principalement d'un camion de matières premières, d'un portique, d'un trass, d'un dispositif d'alimentation, d'une combinaison de chariots de tri, d'un système de contrôle, etc.

Porte - dragon


Toutes les pièces du cadre principal du portique sont soudées par profil, le processus est soudé → ébauche → vieillissement vibratoire → usinage de précision, résolvant efficacement les contraintes causées par la soudure et le traitement, améliorant la stabilité du cadre principal du portique. La traverse a une surface de guidage plane finement usinée pour le déplacement de la traverse sur le portique.

Trass



La section trass est principalement composée de trass, de mécanismes de transmission, de guides, de roulements, etc. Il y a deux servomoteurs, l'un entraîne la traverse vers l'avant et vers l'arrière, l'autre entraîne le mécanisme de plateau vers le haut et vers le bas. Trass se déplace horizontalement sur le portique au moyen de roulements à cames, comme illustré.

Dispositif d'alimentation des ventouses à vide



Le mécanisme d'alimentation comprend un cadre principal soudé avec une transmission de guidage et des ventouses à vide. Chaque tasse est contrôlée indépendamment par une électrovanne qui est ajustée en fonction de la taille de la carte pour une prise rapide et précise. Les fonctions de sécurité (capteur de limitation de course et dispositif anticollision) garantissent une opération de levage sûre.



Véhicule de matières premières


Le système de ligne d'assemblage automatique est équipé d'un camion de matières premières 4T qui peut se déplacer automatiquement sur les rails pour réaliser le chargement des matériaux.



•Lors de la fabrication d'un camion de matières premières, remplacer l'entrepôt de matériaux pour réaliser l'alimentation automatique des matériaux dans la ligne de production à faible coût

•Lors de la fabrication de chariots de tri, il est possible de centraliser la collecte des pièces et des déchets, et les départements de production des ateliers de tri centralisé et de tri de feuilles individuelles peuvent être planifiés de manière flexible.
Capacité de coupe
12mm Acier inoxydable
12mm Acier inoxydable
12mm Acier inoxydable
12mm Acier inoxydable
Échantillons de données techniques
* Pour information seulement, Toutes les données sont soumises à la documentation technique réelle.

SL Série

Vitesse (unité de chargement)

Vitesse de la grue (unité de chargement)

Format de chargement maximal

Poids maximal de chargement (chariot de tri)

Vitesse (chariot de tri)

Poids maximum à emporter

60m/min

8m/min

3000*1500*40

4t

20m/min

1400 kg

60m/min

8m/min

4000*2000*40

4t

20m/min

2500 kg;
