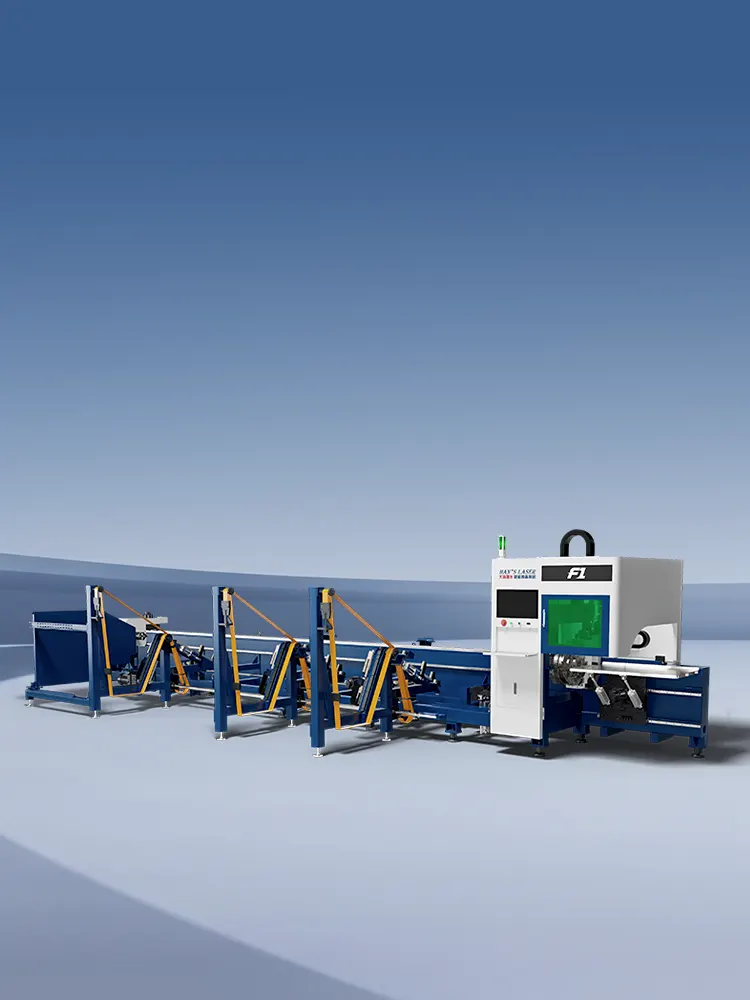

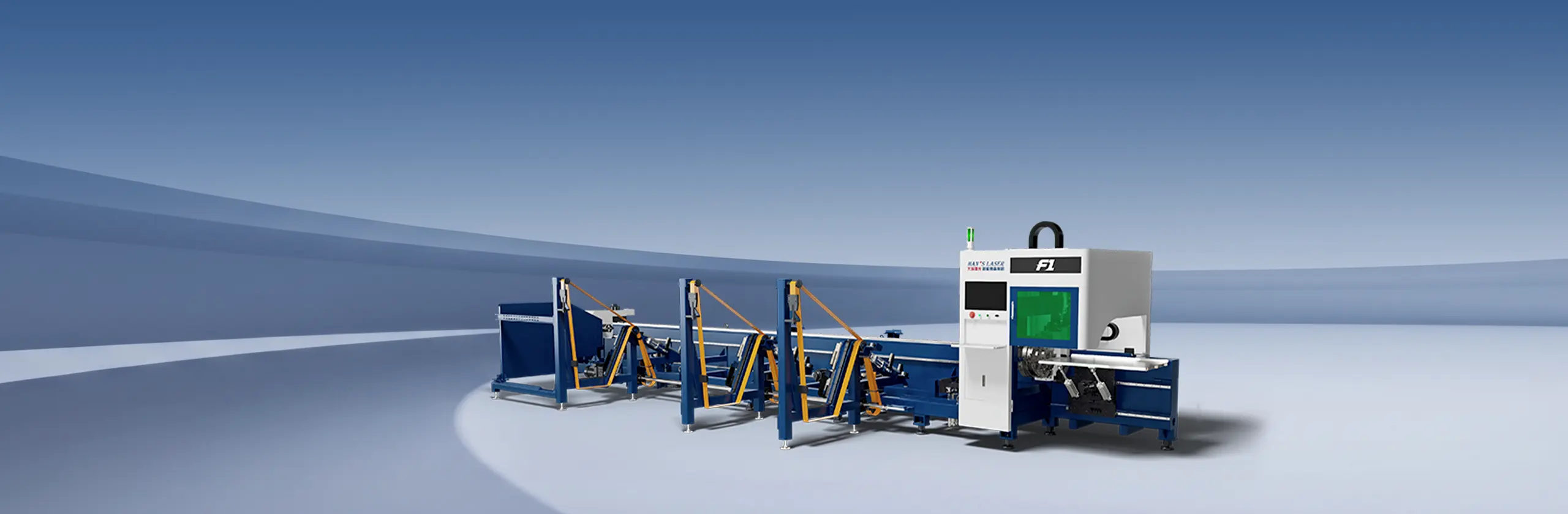

F1 Series
Découpe de tubes de petit diamètre à grande vitesse Vitesse de rotation du mandrin : 150 tr/min Accélération maximale : 1,5 G Vitesse d'avance maximale : 150 tr/min
F1 Series FacultatifÉchantillons de données techniques
Remplissez le téléchargement ou contactez - nous
Aperçu
Conçu pour la découpe de petits tubes
Entièrement compatible avec les tubes ronds et carrés de 10 à 120 mm. Usine efficacement les profilés tels que les cornières et les aciers en U. Permet de basculer d'une simple pression entre l'air, l'oxygène et l'azote pour une sélection optimale du gaz de coupe en fonction du matériau et de l'épaisseur.

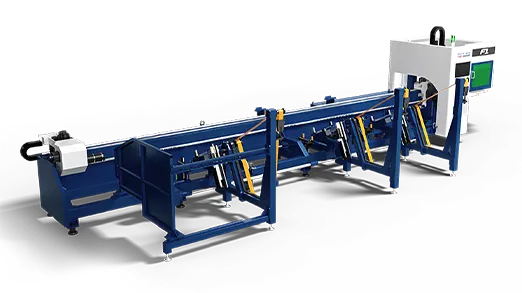

Chargement automatique

Système de chargement entièrement automatique standard :

Dotée d'une automatisation complète, elle permet une automatisation intégrale du processus de production par lots. Le changement de matériau peut être effectué en seulement 12 secondes, ce qui augmente considérablement la productivité !

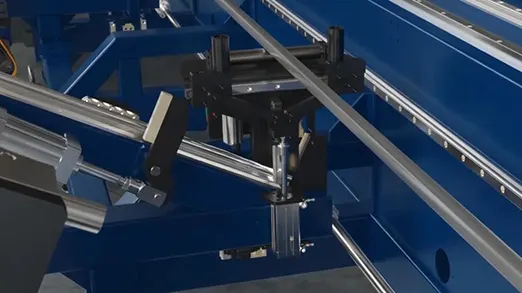

Support flottant

Dotée du support flottant servo-assisté breveté de Han, la conception à entraînement direct du moteur empêche la flexion des tubes rectangulaires et carrés. Elle comprend un dispositif de centrage servo-assisté, garantissant un usinage de haute précision

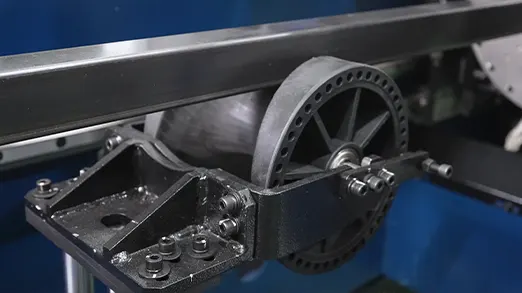

Support de roue à diamètre variable

Combine des roues de diamètre variable avec des supports flottants pour résoudre des problèmes complexes comme l'affaissement dans des tubes de différentes tailles et la prévention du fouettement .

Support anti-fouettage

Dispositif anti-affaissement et de désalignement : résout les problèmes de stabilité lors du chargement de petits tubes et les incohérences après la mesure de la longueur .

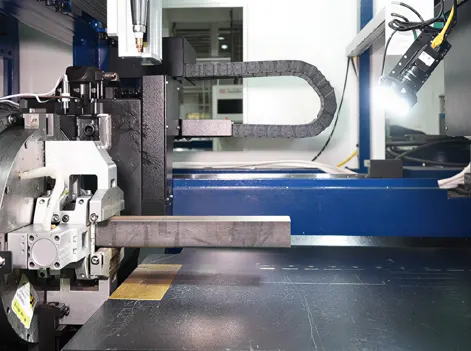

Coupe de queue courte

Surcourse du cylindre pour le traitement des déchets courts, réduisant ainsi efficacement le gaspillage de matériaux et les coûts de production. Le mode de traitement des déchets courts offre de multiples options pour s'adapter à diverses conditions de traitement des déchets .

Expédition de conteneurs 40GP

Pour les expéditions à l'étranger, la configuration standard s'adapte parfaitement à un conteneur 40GP, garantissant un transport simple, efficace et pratique.
Les modèles destinés à l'exportation peuvent être équipés en option de dispositifs de sécurité tels que des protections, des systèmes d'aspiration des poussières, des barrières immatérielles de sécurité, etc.

Facultatif
Chargement semi-automatique
Disposition symétrique
Reconnaissance des lignes de couture
Dispositif de serrage de plaque opposée
Chargement semi-automatique
Le chargement semi-automatique est optionnel, offrant une flexibilité de chargement accrue.
Disposition symétrique
Elle présente une conception modulaire facilitant l'installation, le levage et le transport, ainsi qu'une mise en service rapide pour un démarrage de production rapide. Plusieurs machines peuvent être disposées de manière symétrique et interconnectée, permettant à un seul opérateur de gérer plusieurs unités, ce qui permet de gagner de l'espace au sol et de réduire les coûts de main-d'œuvre.
Reconnaissance des lignes de couture
Ce système utilise une technologie de reconnaissance visuelle intelligente pour localiser automatiquement les cordons de soudure et planifier les trajectoires de coupe, évitant ainsi précisément les soudures. Ceci prévient fondamentalement la rupture et la déformation des tubes causées par la coupe à travers les soudures, améliorant ainsi le rendement et l'efficacité globale.
Dispositif de serrage de plaque opposée
Il assure un déchargement sans rayures ni résidus et augmente la vitesse de changement de matériau.
échantillons de découpe
Exemple de données techniques
* À titre indicatif uniquement, toutes les données sont soumises aux documents techniques officiels.

F1 Series

Plage de traitement (Longueur × Diamètre)

Plage de traitement des profils

Vitesse de déplacement maximale sur l'axe Y

Vitesse de rotation maximale de l'axe B

Accélération maximale

Longueur de chargement

Longueur de déchargement

Poids maximal du matériau

Poids net de la machine (approx.)

Dimensions de la machine (L × l × H)

6500mm x φ10-120mm 6500mm x □10-120mm

1) National Standard Equal Channel Steel: 5#-8# 2) National Standard Equal Angle Steel: 5#-8#

150m/min

150r/min

1.5G

5000-6500mm

0-1500mm

80 kg (at 6 bar air pressure)

≈4T

Approx. 10.5m x 2.8m x2.5m
