Série HF
Facile à utiliser ⁄ ultra haute performance dynamique ⁄ sécurité laser ⁄ économies de coûts Puissance disponible: 6kw⁄8kw⁄12kw⁄15kw⁄20kw⁄30kw⁄40kw (facultatif)
Série HF Échantillons de données techniques
Remplissez le téléchargement ou contactez - nous
Aperçu

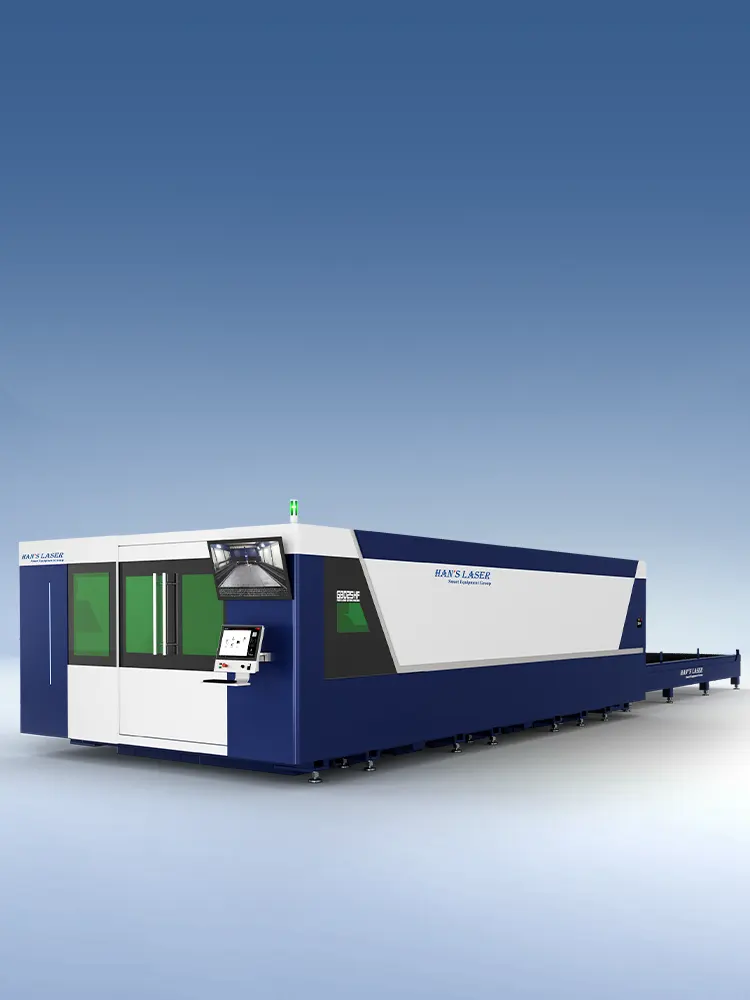

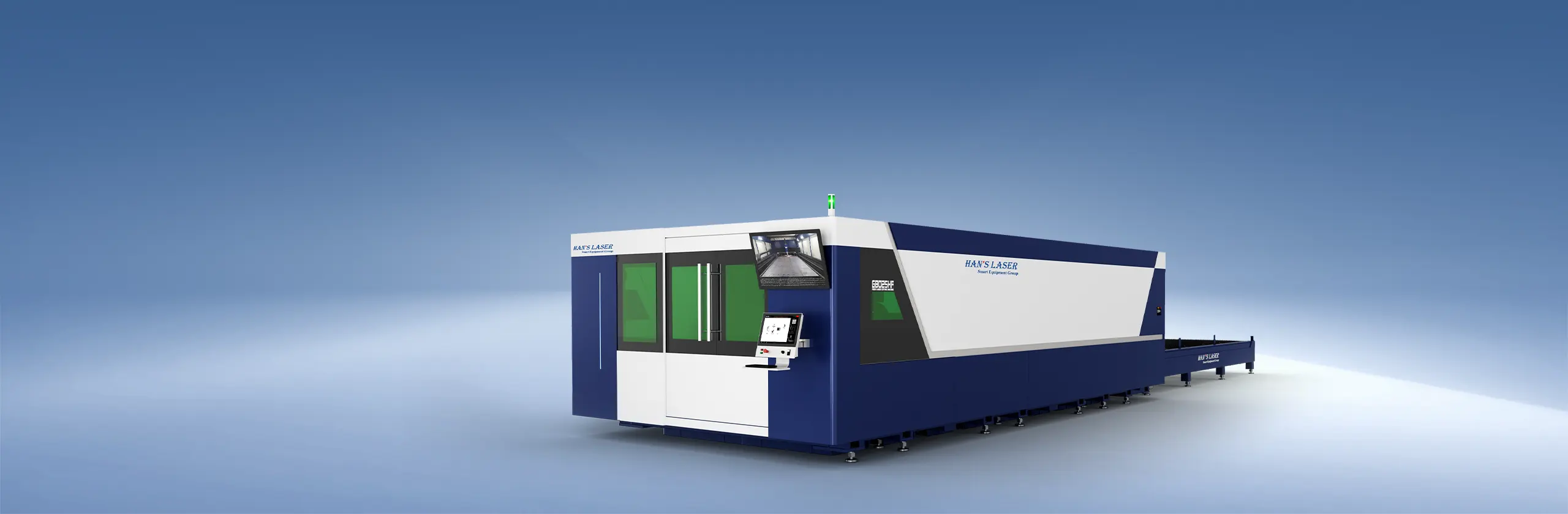

Machine de découpe laser fibre haute vitesse
La machine de découpe laser à fibre haute vitesse de la série HF est un produit de poing classique de la société coréenne laser. Spécialisé dans la découpe laser 12kw + et la découpe stable de plaques épaisses, il peut répondre aux exigences de la découpe 30kw + ultra haute puissance. Avec une base de données complète de processus experts en Coupe de classe 12kw +, des techniques uniques telles que la perforation à zéro seconde, la coupe stable de tôles épaisses, la coupe à basse pression, la coupe propre, etc., peuvent maximiser la création de valeur pour les clients.

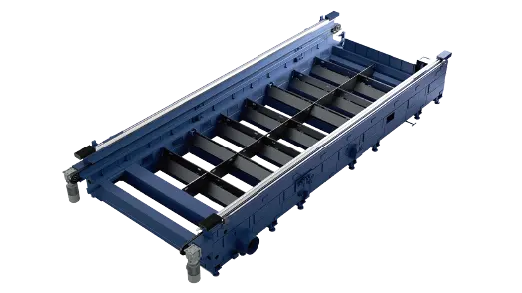

Lit de machine creuse intégré



• Le corps du lit est formé par soudure en acier au carbone, puis traité par recuit, ébauche, vieillissement par vibration, finition et autres processus pour atteindre une haute précision.

• La structure creuse intégrée n'est pas affectée par la chaleur élevée de la tôle, ce qui évite vraiment le risque de déformation du lit causé par le chauffage à haute puissance et répond aux exigences d'utilisation ultra haute puissance de 30 000 W.

• structure de protection de brique réfractaire de haute puissance, entretien facile et faible coût d'entretien.

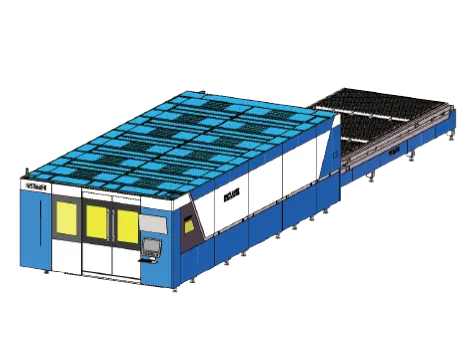

Système de ventilation efficace



Suivez le travail de coupe et distribuez intelligemment le volume d'air de chaque évent à chaque structure de zonage, améliorant efficacement la capacité de dépoussiérage ventilée de la zone de traitement.

Poutre en aluminium intégrée de qualité aéronautique



• Poids léger, grande densité, bonne rigidité, Forte adaptabilité, haute stabilité, performances dynamiques supérieures.

• structure de crémaillère de l'axe Z, résistant aux chocs et à la pollution.

• La structure de montage du compacteur de rail empêche l'impact de la tête de coupe de modifier la précision de l'assemblage du rail.

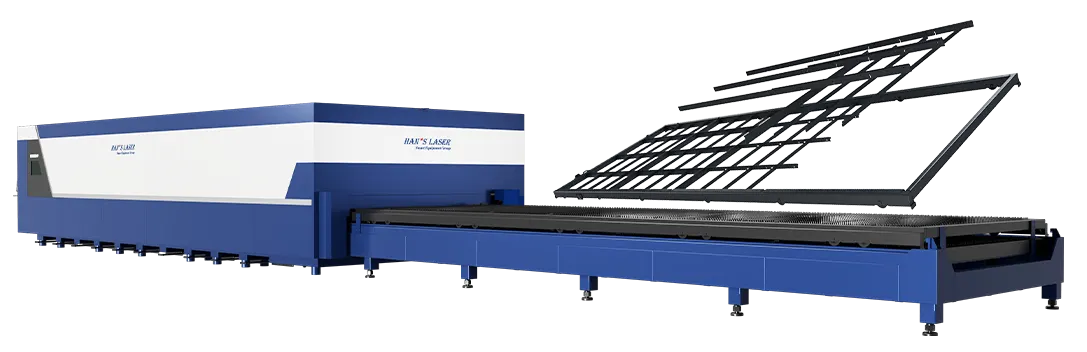

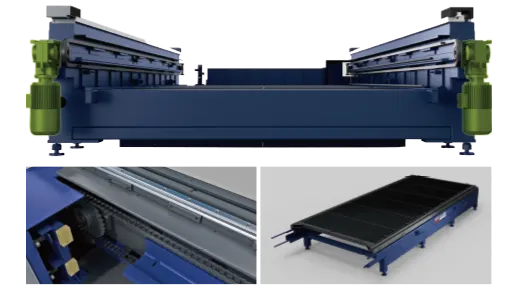

Plate - forme d'échange parallèle à double moteur



Structure d'échange parallèle à deux moteurs: la plaque d'échange indépendante / synchrone peut empêcher les vibrations, réaliser un échange de matériaux ininterrompu et améliorer l'efficacité.
2. Table de travail coulissante: conception amovible pour un nettoyage et un entretien internes immédiats.
3.heavy Duty Chain + double table de travail: Interface forte et haute résistance drag Chain support plaque épaisse, coupe haute puissance, remplacement automatique, peut être produit en continu.
4. Table de travail anti - déformation modulaire: structure de support dense et renforcée qui résiste à la chaleur de haute puissance; Le remplacement rapide des modules simplifie la maintenance.

Tête de coupe intelligente ultra haute puissance



Tête de coupe intelligente Han ultra haute puissance, conception 100% autonome. Le système optique de base avec la propriété intellectuelle autonome peut transporter 30kw ultra haute puissance. Les performances du servo sont précises et stables et peuvent s'adapter à des conditions de travail plus difficiles. Excellente structure, chemin optique indépendant, anti - pollution, performance d'étanchéité leader. Surveillance intelligente, interaction homme - machine pratique.

Source laser à fibre optique



Le laser à fibre continue 4kw - 30kw de la série multimode de Han photon est équipé d'un nouveau module optique haute puissance. L'efficacité de conversion électro - optique de ce module est supérieure à 40%, ce qui réduit radicalement la consommation globale d'énergie. L'appareil est équipé d'un système de contrôle électronique de nouvelle génération développé par ses soins, offrant une compatibilité accrue, un fonctionnement simple et facile, une surveillance interne en temps réel, une réponse rapide de rétroaction des données et une réponse impulsionnelle modulée de l'ordre de la microseconde. Contrôle de qualité de faisceau strict, en conjonction avec l'analyse de scène d'application par les experts laser de Corée, pour tirer pleinement parti des performances du laser.

Système CNC Han 901



Le langage de conception est concis, l'interface est lumineuse en couleurs, la fenêtre d'exploitation est intuitive et facile à utiliser, et "0 Foundation" est facile à utiliser.

Équipé d'algorithmes de communication et de détection d'alerte précoce de surveillance de bus de tête de coupe de pointe, combinés à des diagrammes de détection d'état de coupe, pour une garantie maximale de la durée de vie et de la qualité de coupe de la tête de coupe.

Capacité de coupe
Échantillons de données techniques

Série HF

Puissance de la source laser

Zone de travail

Vitesse maximale de positionnement de l'axe (X / y)

Accélération maximale

Répétabilité

Poids de charge maximal

3kW - 60kW (optional)

3150mmx1620mm

200m/min

2.8G

0.02mm

2150kg

3kW - 60kW (optional)

4100mmx2100mm

200m/min

2.8G

0.02mm

3840kg

3kW - 60kW (optional)

6200mmx2600mm

160m/min

2.5G

0.02mm

7200kg

3kW - 60kW (optional)

8200mmx2600mm

160m/min

2.5G

0.02mm

9600kg

3kW - 60kW (optional)

10100mmx2600mm

140m/min

1.5G

0.05mm

12000kg

3kW - 60kW (optional)

12100mmx2600mm

140m/min

1.5G

0.05mm

14100kg

3kW - 60kW (optional)

12100mmx3100mm

140m/min

1.5G

0.05mm

16000kg
