HF Expert Series
Machine de découpe laser à haute productivité 3015 ⁄ 4020 ⁄ 6025 ⁄ 8025 Puissance disponible : 6kW ⁄ 12kW ⁄ 20kW ⁄ 30kW ⁄ 40kW ⁄ 50kW ⁄ 60kW
HF Expert Series OptionnelÉchantillons de données techniques
Remplissez le téléchargement ou contactez - nous
Aperçu

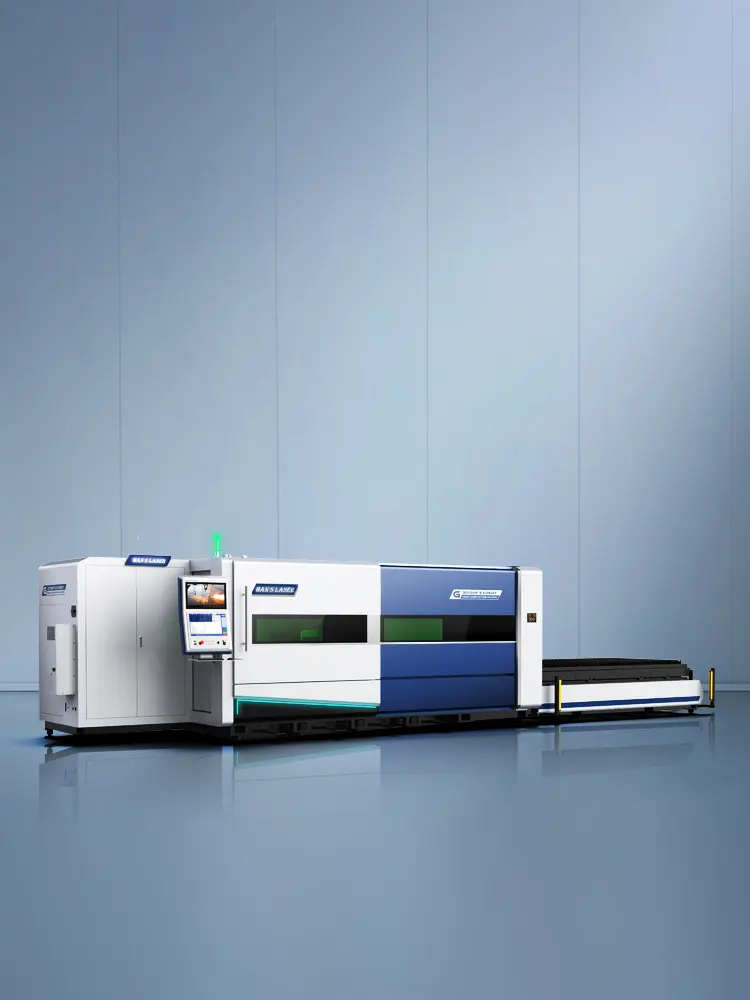

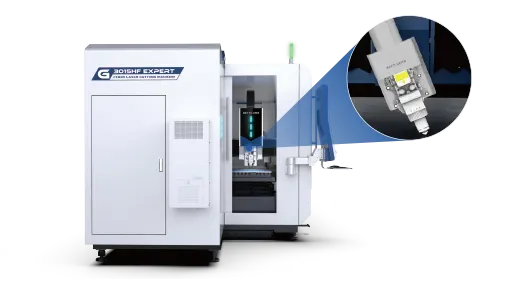

Machine de découpe laser à haute productivité avec des avantages économiques optimaux
La machine de découpe laser HF expert (g3015) est une unité de puissance de qualité professionnelle conçue pour les applications industrielles à très haute puissance (jusqu'à 60 KW) avec une base structurelle creuse qui élimine les déformations thermiques et assure la stabilité. Sa conception de sécurité entièrement fermée avec un verre de qualité laser offre une protection de qualité industrielle, tandis que les composants de transmission de haute précision et les capacités de coupe étendues as - inch garantissent la fiabilité et la productivité. L'architecture compacte et intégrée optimise l'espace et l'efficacité de la maintenance, offrant des performances inégalées pour les environnements de fabrication exigeants.

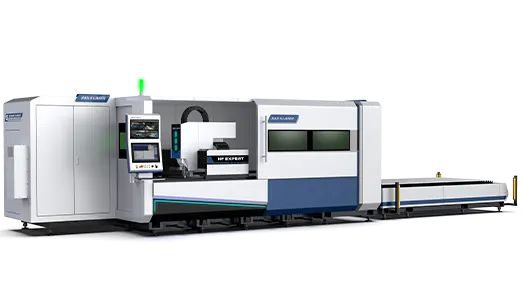

Sécurité laser

Machine entièrement fermée avec fenêtres en verre laser OD 5+ :

Protège les yeux et la peau contre les radiations laser ;
Réduit la pollution sonore ;
Réduit la pollution due aux fumées de découpe ;
Offre un bon environnement de travail ;

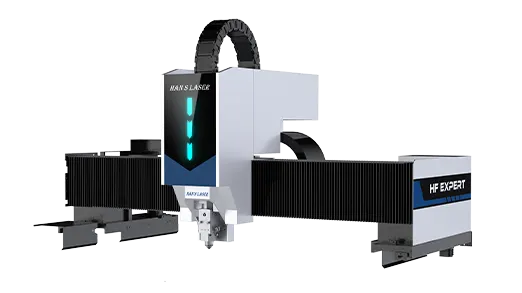

Extrêmement rapide

Haute dynamique & haute productivité
Grâce à un châssis optimisé et une structure en aluminium extrudé équipée du contrôleur en temps réel « Han's 901 (Rexroth) » et de moteurs Rexroth puissants, la HF Expert atteint une très grande vitesse et une accélération élevée, ce qui signifie plus de pièces ou une production plus importante dans le même laps de temps !

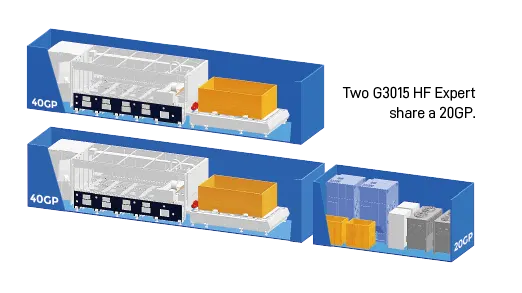

Conception compacte

Accès facile pour la maintenance, installation aisée.
L’armoire électrique ⁄ source laser ⁄ système pneumatique ⁄ système de lubrification ⁄ moteurs d’entraînement de la table, tous intégrés dans le châssis principal, offrent une grande flexibilité de placement, sont faciles à installer et à entretenir, améliorant efficacement l’utilisation de l’espace de production et réduisant l’encombrement de la machine, ce qui permet d’économiser sur les coûts d’expédition.

Environnement de travail convivial

Système d’aspiration à séparation de la poussière
L’aspiration multi-zone offre un bon effet d’élimination de la poussière par zone, en répartissant intelligemment le volume d’air de chaque sortie d’échappement vers chaque compartiment, ce qui améliore efficacement la capacité d’aspiration et d’élimination de la poussière dans la zone de travail. Cela réduit également de manière fiable le risque de contamination de la tête de découpe, maintenant ainsi votre espace de travail propre.

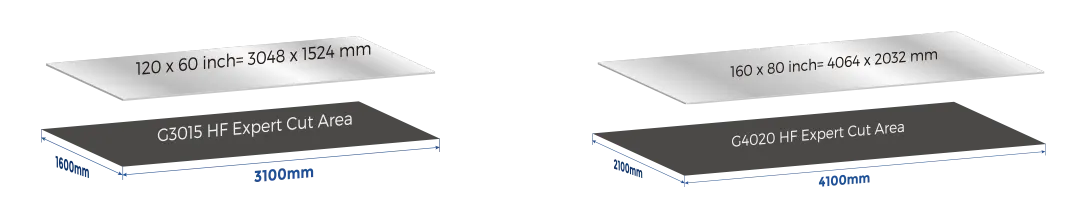

Plus grande surface de découpe

Surface de découpe augmentée, capable de couper des feuilles aux dimensions AS (American Standard) en taille “inch”.



Adapté aux très hautes puissances

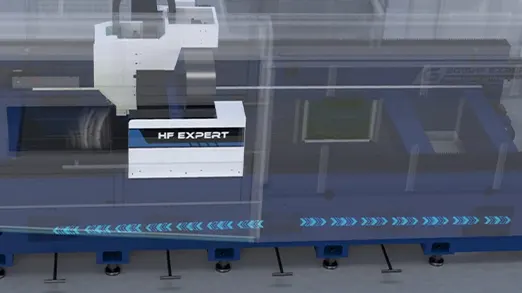

Bâti de machine à structure creuse (G3015 HF Expert)
Puissance ultra élevée : jusqu'à 60 kW, évitant ainsi le risque de déformation thermique des lasers haute puissance. Une puissance plus élevée améliore la productivité et garantit un fonctionnement stable et efficace à long terme.

Capacité de charge élevée pour matériaux épais

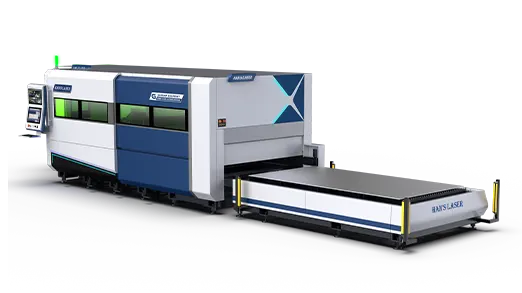

Table d’échange à levage hydraulique (en option)
La découpe en biseau est possible grâce à la table d’échange à levage hydraulique ;
Les deux tables peuvent être extraites de la zone de découpe en même temps ;
Entretien facile à l’intérieur de la machine ;
Le chargement et le déchargement sur une table n’affectent pas l’autre ;
Garantit une bonne qualité de découpe même lorsque l’autre table est en cours de chargement ou de déchargement.

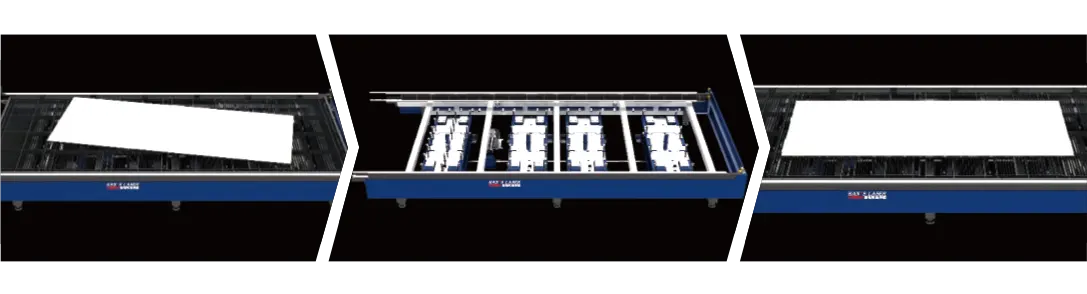

Anti-rayures

Dispositif de levage et d’ajustement des tôles, garantit une bonne qualité de découpe, en particulier pour l’acier inoxydable et l’aluminium. (Optionnel)
  Protège la face inférieure de la tôle contre les rayures ;

Chargement et ajustement de la tôle faciles ;

Consommation de gaz réduite

Découpe à basse pression d’azote (N₂)
Vitesse de découpe plus rapide, temps de traitement réduit pour un même lot, jusqu’à 67 % d’économie de gaz.

Dispositif Mix-M

Armoire de mélange de gaz brevetée par Han's Laser (optionnelle)
La fonction du procédé Mix-M, utilisée avec un laser de puissance 20 kW ou plus, est idéale pour la découpe rapide de l’acier carbone de 10 à 40 mm. Elle permet de résoudre les problèmes de scories aux coins et de mauvaise qualité de découpe sur les plaques moyennes et épaisses. Cette technologie améliore efficacement la conicité (haut et bas) et la rugosité des pièces, tout en augmentant considérablement l’efficacité de traitement et la précision des pièces.

Optionnel
Solutions automatisées
Solutions automatisées
Solutions automatisées
Soutien technique solide et riche expérience en projets, nous proposons diverses solutions d'automatisation adaptées aux exigences spécifiques des clients.
Solutions automatisées
Soutien technique solide et riche expérience en projets, nous proposons diverses solutions d'automatisation adaptées aux exigences spécifiques des clients.
Capacité de coupe
Échantillons de données techniques
* Pour information seulement, Toutes les données sont soumises à la documentation technique réelle.

Série HF expert

Zone de travail [mm]

Vitesse maximale de positionnement de l'axe (X / y)

Accélération maximale

Précis

Répétabilité

Poids maximum du papier

Puissance laser disponible

3100mmx1600mm

280 m / min

3 g

0,03 mm

0,02 M / min

2150kg / table

6kw / 12kw / 20kw / 30kw / 40kw / 50KW / 60kW

4100mmx2100mm

280m/min

3g

0.03mm

0.02m/min

3840kg/table

6kW/12kW/20kW/30kW/ 40kW/50kw/60kW

6200mmx2600mm

160m/min

2.5g

0.03mm

0.02mm

7200kg/table

6kW/12kW/20kW/30kW/ 40kW/50kw/60kW

8200mmx2600mm

160m/min

2.5g

0.03mm

0.02mm

9600kg/table

6kW/12kW/20kW/30kW/ 40kW/50kw/60kW
