Série TD
Conception standard mondiale / sources laser / capacités Multi - matériaux d'IPG & Han T6016d / t6022d / t10025d / t6033d / t12033d / t12035d
Série TD Au Hasard Échantillons de données techniques
Remplissez le téléchargement ou contactez - nous
Aperçu
Coupe de tube métallique pleine forme de précision à grande vitesse, rentable pour l'industrie

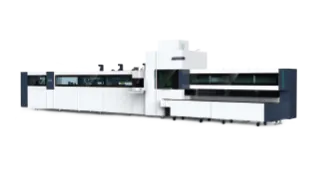

La série TD de Korean laser Smart Equipment Group est une découpeuse de tubes CNC haute puissance conforme aux normes internationales. Equipé de sources laser IPG / Han et de composants de transmission de haute précision (crémaillère, guidage rectiligne) pour couper des tubes en acier au carbone, en acier inoxydable, en alliage d'aluminium (ronds, carrés, ovales) avec une vitesse, une précision et un coût de qualité professionnelle, idéal pour l'usinage de tuyaux métalliques.

Conception modulaire, combinaison flexible



La série de lasers tubulaires de Han utilise une structure de montage et de déchargement modulaire hybride et adaptée. Cette combinaison modulaire offre aux utilisateurs une plus grande flexibilité pour répondre à leurs propres besoins.

Lit de soudage horizontal



• La machine adopte une structure horizontale, une crémaillère de haute précision et un rail de guidage rectiligne pour une transmission en douceur. Equipé d'un dispositif de découpe, améliore l'efficacité de la production.

• Structure soudée avec suppression de stress pour le lit. Le processus comprend le recuit, l'ébauche, le vieillissement par Vibration pour éliminer les contraintes résiduelles et la finition. Assure une grande rigidité, une grande précision et une stabilité à long terme.

La tête coupée de Han



tête de coupe: le capteur capacitif assure une détection de haute précision et une réponse stable.

Système d'entraînement: axe linéaire X / y / z + axe rotatif A / B utilise un servomoteur à couple élevé pour un contrôle de mouvement précis et à grande vitesse.

Mandrin pneumatique auto - centré à quatre griffes



Mandrin pneumatique à rouleaux à quatre griffes pour auto - centrage grâce à un mécanisme de préhension intégré. Structure de plaque soudée pour l'alimentation et la fixation des sièges de mandrin. Le stress est éliminé par recuit à haute température, ébauche, vieillissement par vibration et finition de précision. Avec une rigidité élevée, un design léger et des performances dynamiques exceptionnelles.

"Dépoussiérage à pression négative" dans les tuyaux



L'intérieur du tuyau et la zone de coupe sont aspirés à pression négative, l'effet d'élimination de la poussière est bon, propre et respectueux de l'environnement.

Logiciel professionnel d'imbrication



Fournir un ensemble de modules de coupe comprenant des lignes d'intersection, des rainures, des trous, des motifs et des coupes Multi - angles, simples et pratiques, WYSIWYG.
Générer des fichiers Cam et des programmes de découpe CNC pour la découpe de tubes ronds et carrés.
Prend en charge toutes sortes de machines de découpe laser CNC Multi - axes.
Prend en charge le système d'exploitation Windows 98 / 2000 / NT / Vista avec une interface en chinois et en anglais.
Au Hasard
Alimentation semi - automatique
Entièrement automatique
Alimentation semi - automatique
Le module d'alimentation semi - automatique peut être installé à l'avant de la machine, ce qui facilite le placement des tuyaux sur les étagères par lots, réduisant considérablement le temps de préparation des matières premières.
Entièrement automatique
Le module d'alimentation entièrement automatique peut être installé à l'arrière de la machine et le rack d'empilage de matières premières fournit automatiquement les tubes, ce qui augmente considérablement la vitesse de chargement et l'efficacité de la production.
Capacité de coupe
Échantillons de données techniques
* Pour information seulement, Toutes les données sont soumises à la documentation technique réelle.

Série TD

Type de machine

Puissance de la source laser

Gamme de traitement maximale

Vitesse de coupe

Vitesse de coupe

Longueur du tube de déchargement (personnalisé)

Vitesse de positionnement

T6016D /T6022D/T10025D/T6033D /T12033D/T12035D

2000w ⁄ 3000w ⁄ 4000w ⁄6000w(optional)

φ15-220 mm /φ15-150mm/φ15-254 mm/φ15-200mm/φ11-330 mm/φ10-230mm

100rpm

100kg/150kg/200kg

0-2000mm

100m/min
