MPS-DA
Facile à utiliser ⁄ plate - forme unique ⁄ bonne dynamique ⁄ design moderne Puissance disponible: 1.5kw-12kw
MPS-DA Échantillons de données techniques
Remplissez le téléchargement ou contactez - nous
Aperçu

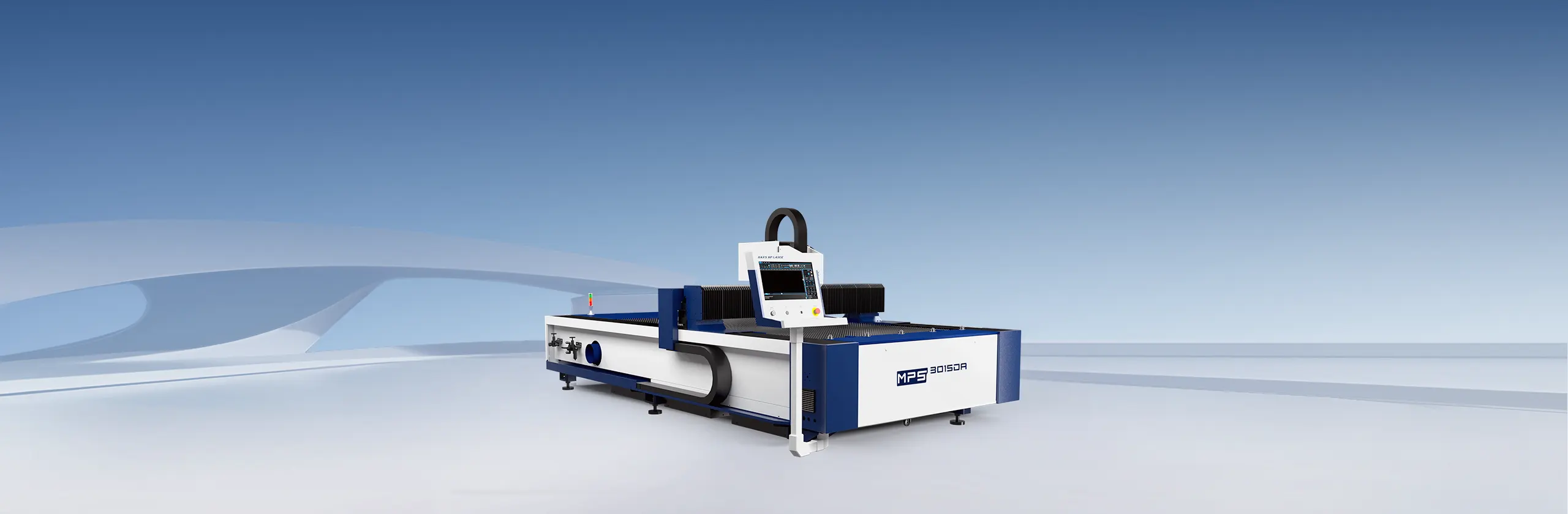

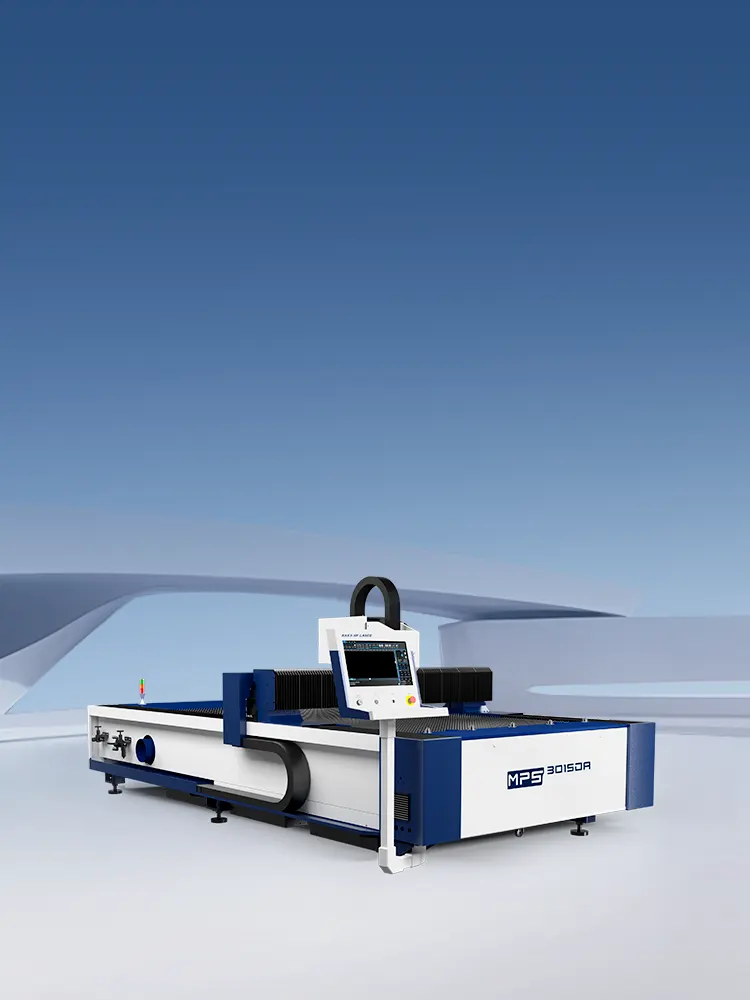

Machine de découpe laser à faible coût d'exploitation, haute précision d'usinage
La machine de découpe laser de la série MPS - da utilise une structure de transmission à crémaillère qui garantit efficacement la vitesse et la précision de fonctionnement et peut être utilisée pour la découpe générale de tôle. La série MPS - da est l'un des produits phares de Han MP. Il dispose d'une structure ouverte, d'excellentes performances, de stabilité et d'un excellent rapport qualité - prix.

Traitement unique

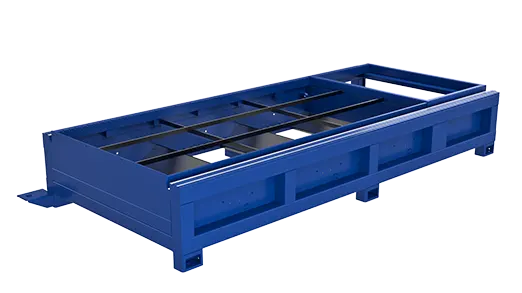

L'usinage utilise l'unité principale d'usinage de précision importée du Japon Mitsubishi à portique à cinq axes, l'usinage jetable garantit la qualité globale de l'usinage de la machine - outil et la précision de l'assemblage de l'ensemble de la machine.

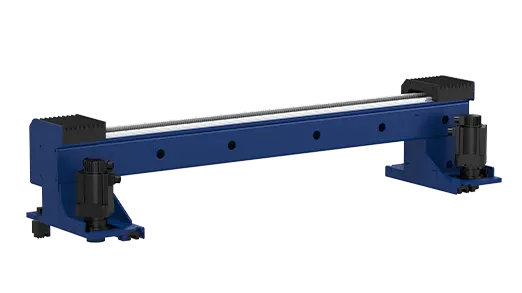

CAE Software Simulation analyse structurelle



Les poutres en nid d'abeille sont analysées et simulées par CAE avant l'usinage, ce qui garantit la qualité de l'usinage.

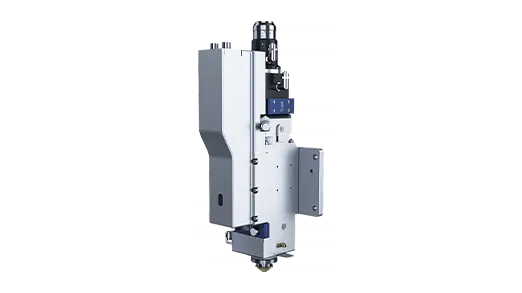

Tête de découpe laser auto - développée



Tête laser IR & D de Han avec focale jusqu'à ± 5mM

• réglage du centrage des deux points de focalisation

• fenêtre de protection secondaire permanente

• Conception étanche à la poussière éprouvée

• tête d'entraînement du servomoteur, rapide et efficace

• compatible avec les principales marques de connecteurs qbh

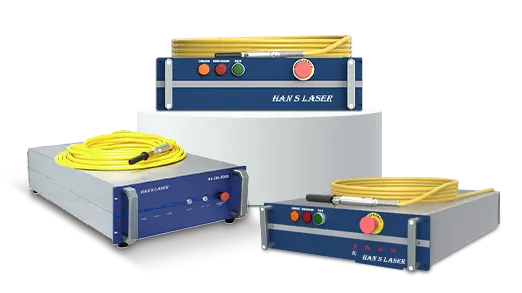

Avantages de la source laser



Les composants de base de la source laser à fibre hanhl sont développés et développés indépendamment, avec les avantages d'une bonne qualité de faisceau, d'un taux de conversion électro - optique élevé, d'une large gamme de fréquences de modulation, d'une forte capacité antireflet, d'une stabilité et d'une fiabilité élevées, d'un bon effet de traitement et d'un fonctionnement sans entretien. Tout en répondant aux besoins des clients, un service personnalisé est également disponible.

Système de contrôle



• Le système de contrôle est plus raisonnable, parfait et stable; Equipé d'un contrôleur central pour contrôler la synchronisation des appareils de commutation et protéger les composants clés de la vie.

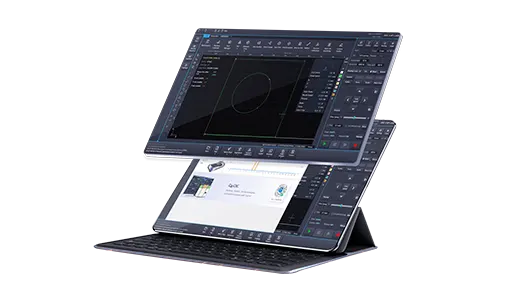

• La conception de l'interface logicielle est humanisée et prend en charge les formats de données graphiques tels que ai, DXF, plt, Gerber, etc.

• Les composants électriques clés de l'armoire de commande proviennent de Taiwan, d'Allemagne et du Japon.

Capacité de coupe
Échantillons de données techniques

MPS-DA

Zone de travail [mm]

Vitesse de positionnement maximale(X/Y)

Accélération maximale

Précision de positionnement (X/Y)

Répétabilité(X/Y)

Dimensions (LxWxH)

Puissance laser disponible

Pouces

3000mm×1500mm

120m/min

1.2G

±0.05mm

0.03mm

5000mm×2300mm×1900mm

1500w ⁄ 2000w ⁄ 3000w ⁄ 6000w ⁄ 12000w (optional)

MPS-3015DA

4000mm×2000mm

100m/min

1.0G

±0.05mm

0.03mm

6000mm×2800mm×1900mm

1500w ⁄ 2000w ⁄ 3000w ⁄ 6000w ⁄ 12000w (optional)

MPS-4020DA

6000mm×2000mm

100m/min

1.2G

±0.05mm

0.03mm

8500mm×2800mm×1900mm

1500w ⁄ 2000w ⁄ 3000w ⁄ 6000w ⁄ 12000w (optional)

MPS-6020DA

6000mm×2500mm

100m/min

1.0G

±0.05mm

0.03mm

8500mm×4200mm×2400mm

1500w ⁄ 2000w ⁄ 3000w ⁄ 6000w ⁄ 12000w (optional)

MPS-6025DA

8000mm×2500mm

100m/min

1.0G

±0.05mm

0.03mm

10500mm×4200mm×2400mm

1500w ⁄ 2000w ⁄ 3000w ⁄ 6000w ⁄ 12000w (optional)

MPS-8025DA

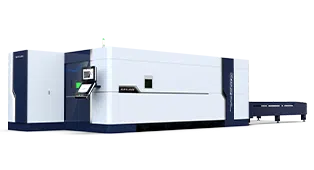

Produits recommandés
