Comment surmonter les défis de la découpe de l’acier au carbone épais ?
Machine de découpe hybride laser-flamme LFC : solutions technologiques et principaux avantages
Pourquoi la découpe de l’acier au carbone épais devient-elle de plus en plus difficile ?
À mesure que les fabricants évoluent vers des structures plus grandes et des composants plus lourds, le traitement de l’acier au carbone épais est devenu un défi majeur dans de nombreuses industries, notamment la construction navale, les machines de construction et les équipements énergétiques.
Les méthodes traditionnelles de découpe des tôles épaisses comprennent principalement la découpe à la flamme, la découpe plasma et la découpe laser haute puissance. Cependant, dans la production réelle, chaque procédé présente encore certaines limites :
Découpe à la flamme
La découpe à la flamme offre une forte capacité de pénétration pour les tôles épaisses, mais la vitesse de coupe est lente, la zone affectée thermiquement est importante, l’oxydation et les scories sont faciles à produire, et la qualité de la section ainsi que la précision sont limitées.
Découpe plasma
L’efficacité de la découpe plasma est relativement élevée, mais lors du traitement des tôles épaisses, des problèmes tels qu’une largeur de saignée importante, des sections rugueuses et une quantité importante de fumées ainsi qu’une pression environnementale élevée apparaissent souvent.
Découpe laser haute puissance traditionnelle
La découpe laser haute puissance présente des avantages évidents pour les tôles fines à moyennes, mais lors du traitement d’aciers au carbone ultra-épais dépassant 100 mm, des défis subsistent concernant le coût de découpe, l’efficacité du perçage et la stabilité du processus.
Par conséquent, parvenir à une solution capable de découper des tôles épaisses, d’améliorer l’efficacité de coupe, de maintenir la précision et de contrôler les coûts de traitement est devenu une priorité essentielle pour les fabricants souhaitant améliorer leurs capacités de production.
Qu’est-ce qu’une machine de découpe hybride laser-flamme ?
Une machine de découpe hybride laser-flamme est une solution avancée de traitement des tôles épaisses combinant la technologie de découpe laser fibre et la technologie de découpe à la flamme.
La machine de découpe hybride laser-flamme série LFC de Han’s Laser intègre la haute densité énergétique de la découpe laser avec la forte capacité de pénétration de la découpe à la flamme, offrant d’excellentes performances pour le traitement des métaux lourds.
Elle peut remplacer efficacement les procédés traditionnels de découpe plasma et à la flamme tout en améliorant l’efficacité de production, la qualité de coupe et en réduisant l’impact environnemental causé par les fumées et les scories.
Configurations principales
Table de machine à guidage linéaire + base de grande section :
Assure une grande rigidité sous de fortes charges et empêche les vibrations de la machine pendant la découpe de tôles épaisses.
Système CNC Rexroth hautement personnalisé :
Intègre une bibliothèque de paramètres de processus de découpe composite et prend en charge la mise au point automatique ainsi que le réglage dynamique de la pression du gaz.
Tête de découpe composite et capteurs propriétaires de Han’s Laser :
Dispose de systèmes multi-capteurs intégrés permettant de surveiller en temps réel la température de la lentille, la position du foyer et la pression du gaz afin de garantir un fonctionnement stable à long terme.
Plateforme de découpe modulaire :
Dispose d’une grande capacité de charge, adaptée aux environnements de travail nécessitant un chargement et un déchargement fréquents de plaques d’acier lourdes.
Quels sont les avantages de la découpe hybride laser-flamme LFC par rapport aux procédés traditionnels ?
1. Une capacité supérieure de traitement des tôles épaisses — Des tôles fines aux tôles ultra-épaisses
Les méthodes traditionnelles de découpe nécessitent généralement différentes machines selon les plages d’épaisseur. La découpe laser est privilégiée pour les tôles fines grâce à sa haute précision, tandis que la découpe à la flamme ou au plasma est généralement utilisée pour les tôles épaisses en raison de sa meilleure capacité de pénétration.
Au lieu de dépendre d’une seule méthode de découpe, la série LFC utilise une découpe assistée par flamme et laser afin d’équilibrer la capacité de pénétration et la précision de coupe pour les applications en acier au carbone épais, permettant un traitement complet allant des tôles fines de 0,6 mm jusqu’aux tôles ultra-épaisses en acier au carbone de plus de 200 mm.
En particulier pour les plaques d’acier au carbone de 100 mm d’épaisseur, difficiles à traiter de manière stable avec les méthodes traditionnelles, la LFC permet une production continue et fiable.
Elle prend également en charge la découpe de trous de précision. Le diamètre minimal du trou peut atteindre 0,4 fois l’épaisseur de la plaque, répondant ainsi aux exigences des structures complexes en tôles épaisses et des composants de précision.
2. Une efficacité de découpe supérieure des tôles épaisses et des coûts de traitement réduits
Lors de la découpe traditionnelle à la flamme de tôles épaisses, les fabricants sont souvent confrontés à plusieurs défis :
• Temps de perçage long
• Vitesse de découpe limitée
• Charge importante de travaux de post-traitement
La découpe laser pure des tôles ultra-épaisses peut, quant à elle, entraîner une augmentation des investissements en équipements et des coûts d’exploitation.
La série LFC utilise une méthode de découpe hybride qui améliore efficacement l’efficacité de traitement des plaques d’acier au carbone de 40 mm et plus.
Les données de test réelles montrent que le temps de perçage des plaques de 50 à 100 mm d’épaisseur n’est que de 5 à 15 secondes, réduisant considérablement les heures de travail auxiliaires.
Dans des conditions de puissance équivalentes (par exemple 12 kW et 20 kW), la série LFC surpasse les solutions de découpe laser pure de même puissance en termes de capacité de coupe, d’efficacité et de qualité de surface de coupe pour les aciers au carbone d’épaisseur moyenne et importante.
3. Une qualité de découpe supérieure et une réduction du post-traitement
Lors de la découpe de tôles épaisses, la découpe traditionnelle à la flamme peut provoquer :
• Une conicité importante de la coupe
• Une largeur de saignée élevée
• De l’oxydation et des scories au bas de la coupe
• Une rugosité de surface élevée
La série LFC utilise une technologie de traitement assistée par laser afin d’optimiser le processus de découpe et d’améliorer la stabilité lors de la découpe des tôles épaisses.
Données de test réelles :

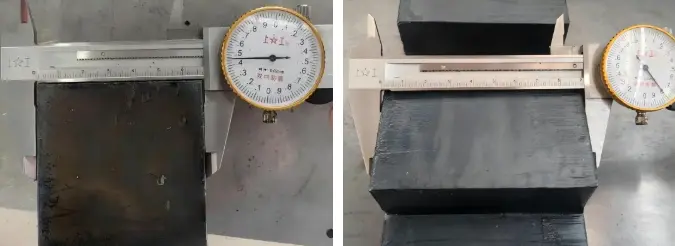

• Acier au carbone de 40 mm : conicité double face ≤ 0,2 mm
• Acier au carbone de 90 mm : conicité double face ≤ 0,2 mm
• Acier au carbone de 120 mm : conicité simple face ≤ 0,2 mm
Cela réduit considérablement les opérations secondaires telles que le meulage et la finition des bords, améliorant la constance des pièces et l’efficacité de production.
4. Une seule machine remplace plusieurs procédés de découpe
Les lignes de production traditionnelles nécessitent généralement différentes machines pour traiter différentes épaisseurs de tôles.
La série LFC prend en charge trois modes de découpe, permettant une commutation flexible selon les exigences de production.
Mode de découpe
| Mode de découpe | Plage d’épaisseur | Applications typiques |
|---|---|---|
| Mode de découpe laser pur | Acier au carbone, acier inoxydable, aluminium, cuivre | Tôles fines et tôles épaisses conventionnelles nécessitant une découpe précise à grande vitesse |
| Mode hybride laser-flamme (découpe assistée par flamme) | Plaques d’acier au carbone de 30 à 120 mm | Production en série de pièces de tôles moyennes et épaisses avec haute précision |
| Découpe à la flamme assistée par laser | Plaques d’acier au carbone ultra-épaisses de 120 à 200 mm+ | Traitement des tôles ultra-épaisses sans préchauffage |
Avec ses trois modes de découpe intégrés, une seule machine LFC peut couvrir un large éventail de besoins de production, contribuant à réduire les investissements en équipements et les besoins en espace d’usine.
5. Découpe de chanfreins intégrée pour une meilleure efficacité de soudage
Le traitement traditionnel des tôles épaisses nécessite généralement plusieurs étapes :
Découpe → Usinage du chanfrein → Ajustement → Soudage
La série LFC prend en charge la découpe avec chanfrein, permettant de réaliser différents chanfreins courants — notamment A, V, X, Y et K — en une seule passe.
Les chanfreins de type Y et K permettent d’obtenir une profondeur de racine uniforme, simplifiant le processus traditionnel en plusieurs étapes (comprenant la découpe, le fraisage et d’autres opérations) en une seule opération.
Les principaux avantages comprennent :
Moins d’opérations secondaires après la découpe, un temps de préparation réduit avant le soudage et des résultats plus homogènes lors de la production en série.
6. Structure haute rigidité pour un traitement continu des charges lourdes
La découpe de tôles épaisses nécessite non seulement une forte capacité de coupe, mais également une stabilité durable de la machine.
La série LFC adopte :
• Une base de guidage linéaire de grande section à haute rigidité
• Une poutre extrudée en aluminium haute résistance
• Une structure de connexion adaptative
• Une plateforme de découpe modulaire pour charges lourdes
Grâce à sa grande capacité de charge et à sa structure robuste, ces caractéristiques garantissent la précision du mouvement de l’équipement lors de la découpe à grande vitesse et des opérations sous fortes charges, ainsi qu’une stabilité à long terme dans des conditions de travail à grande portée.
Applications typiques et solutions industrielles
Construction navale :
Utilisée pour l’usinage des composants structurels de coque, répondant aux exigences de précision et de qualité d’assemblage pour la découpe des plaques d’épaisseur moyenne et importante.
Production d’énergie éolienne :
Adaptée à l’usinage de pièces en tôles épaisses telles que les brides de tours, nécessitant une production en série stable sur le long terme.
Machines de construction :
Composants structurels tels que les bras d’excavateurs et les pièces complexes, qui impliquent souvent des trous irréguliers et des chanfreins.
Machines pour l’exploitation minière du charbon :
Composants lourds tels que les supports hydrauliques, nécessitant de grands volumes de découpe de tôles extra-épaisses et sensibles aux coûts.
Questions fréquemment posées (FAQ)
Q1 : Quelle est la différence entre la découpe hybride laser-flamme et la découpe laser haute puissance pure ?
R : La découpe laser pure fonctionne bien pour de nombreuses applications, notamment pour les tôles fines et d’épaisseur moyenne.
Cependant, lorsque l’épaisseur de la plaque augmente, les fabricants doivent prendre en compte le temps de perçage, les coûts d’exploitation et la stabilité du processus.
Q2 : Quelle épaisseur d’acier au carbone la machine de découpe hybride laser-flamme LFC peut-elle couper ?
R : La série LFC peut traiter l’acier au carbone allant des tôles fines de 0,6 mm jusqu’aux plaques ultra-épaisses dépassant 200 mm.
Elle permet également une production continue et stable pour les plaques épaisses particulièrement difficiles, telles que les plaques d’acier au carbone de 100 mm d’épaisseur.
Q3 : Par rapport à la découpe plasma traditionnelle, quelles améliorations environnementales cette méthode offre-t-elle ?
R : Les fumées de découpe sont réduites (grâce à une énergie concentrée et une production minimale de scories), et la machine est équipée d’un conduit d’extraction des poussières ainsi que d’un système de filtration afin de minimiser les émissions.
Q4 : Quels sont les avantages de la découpe hybride laser-flamme par rapport à la découpe traditionnelle à la flamme ?
R : Comparée à la découpe traditionnelle à la flamme, la découpe hybride laser-flamme offre :
• Une meilleure qualité de surface de coupe
• Une conicité de coupe réduite
• Moins d’oxydation et de scories
• Des besoins réduits en post-traitement
Q5 : Pourquoi la fonction de chanfreinage est-elle nécessaire pour la découpe des tôles épaisses ?
R : Le chanfreinage en une seule étape réduit les opérations de traitement ultérieures et améliore l’efficacité du soudage et de l’assemblage, ce qui le rend particulièrement adapté aux grandes structures métalliques et à la fabrication d’équipements lourds.
