Les solutions intégrées de traitement des profilés en acier pour la construction moderne et l’industrie lourde
Les profilés en acier tels que les poutres en H, les poutres en I, les canaux, les cornières et les plats constituent l’ossature structurelle des installations industrielles modernes — immeubles de grande hauteur, ponts de grande portée, tours de communication et structures métalliques complexes. Leurs avantages en termes de résistance, de rapidité de mise en œuvre, de conception légère et de durabilité les rendent indispensables dans le paysage de l’ingénierie contemporaine.
Cependant, le traitement des profilés en acier reste un défi. Les méthodes traditionnelles rencontrent souvent des difficultés en matière de précision, d’efficacité et de flexibilité, ce qui ralentit la productivité globale.
Han’s Laser répond à ces problématiques grâce à une chaîne de traitement complète pilotée par la technologie laser, couvrant la découpe, le pliage lourd et des technologies de soudage avancées, afin de soutenir l’évolution industrielle continue.
La complexité du traitement des profilés en acier
Les profilés en acier existent dans une grande variété de formes et de dimensions. Les procédés de traitement conventionnels sont limités à la fois par les caractéristiques des matériaux et par des techniques dépassées :
1.Un positionnement irrégulier et des déformations lors du soudage entraînent souvent des coupes décalées et des imprécisions dimensionnelles.
2.Les sections coniques, d’épaisseur inégale ou à hauteur variable posent des défis majeurs pour le positionnement et la découpe.
3.Des opérations telles que le chanfreinage, la coupe en bout et le nettoyage des cordons de soudure nécessitent des procédés sophistiqués que les outils traditionnels ne peuvent pas réaliser de manière fiable.
Ces difficultés empêchent collectivement les fabricants d’atteindre les niveaux de qualité et d’efficacité exigés par les projets de construction modernes.
Solution complète de traitement des profilés en acier Han’s Laser
Pour relever ces défis, Han’s Laser propose un flux de production mature et évolutif intégrant la découpe laser, le pliage et le soudage intelligent, créant ainsi un environnement de fabrication à haute efficacité et à forte précision.
1.Découpe laser – la base de la précision et de l’efficacité
1）Machine de découpe laser pour poutres en H et profilés structurels
Les secteurs de la construction, des ponts et de l’ingénierie offshore s’appuient traditionnellement sur le traçage manuel, la découpe au chalumeau et le perçage en plusieurs étapes pour le traitement des profilés structurels. Ces procédés fragmentés réduisent la précision et ralentissent la production.
Les machines de la série H de Han’s Laser regroupent plusieurs opérations dans un seul système automatisé et prennent en charge :

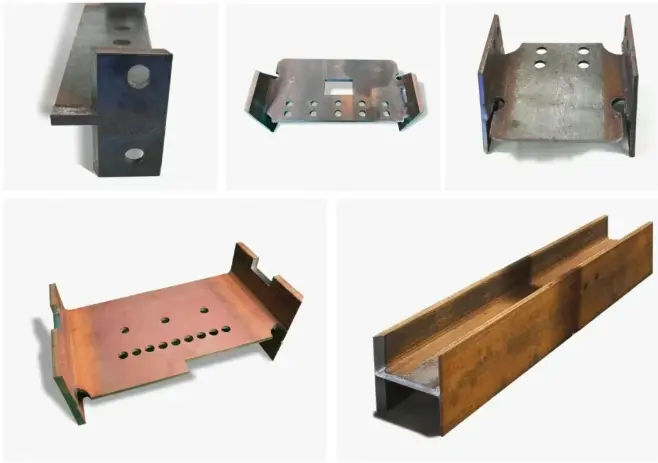

1.La découpe des poutres en H, poutres en I, canaux, cornières et plats
2.L’intégration optionnelle du traitement de tôles plates
3.Le perçage, le chanfreinage, le rainurage, le marquage et la découpe en un seul serrage
Avantages clés du système
1.Plateforme CNC HAN’S 901-3D avec une base de données de procédés spécialisée
2.Compatibilité directe avec Tekla Structures, permettant la génération de programmes en un seul clic
→ Élimination complète du flux de conversion Tekla–CAD–CAM
3.Logiciel d’imbrication intelligent pour une utilisation optimale des matériaux
4.Tête de découpe de profilés 3D spécialement conçue pour des racines propres et une qualité de bord de haute précision
Toutes les opérations clés peuvent être réalisées en un seul passage, éliminant les serrages répétés et améliorant considérablement la précision globale.
2）Machine de découpe laser pour tubes et profilés WTX à quatre mandrins lourds
Pour les profilés extra-longs et lourds utilisés dans les pylônes de transmission, les tours de télécommunication et d’autres grandes structures métalliques, la série WTX offre une solution spécialisée à haute capacité.
Caractéristiques principales :
1.Structure haute précision à quatre mandrins garantissant un serrage stable et une découpe sans zone morte
2.Chargement et déchargement simultanés pour une production continue
3.Système de déchargement à double mandrin permettant un empilage rotatif, idéal pour les cornières et les canaux
4.Tête de découpe à chanfrein prenant en charge des chanfreins de 0 à 45° ainsi que des coupes droites en une seule opération
La machine est spécialement conçue pour les applications de structures de tours en acier de grande envergure, où la précision et le rendement sont tout aussi essentiels.

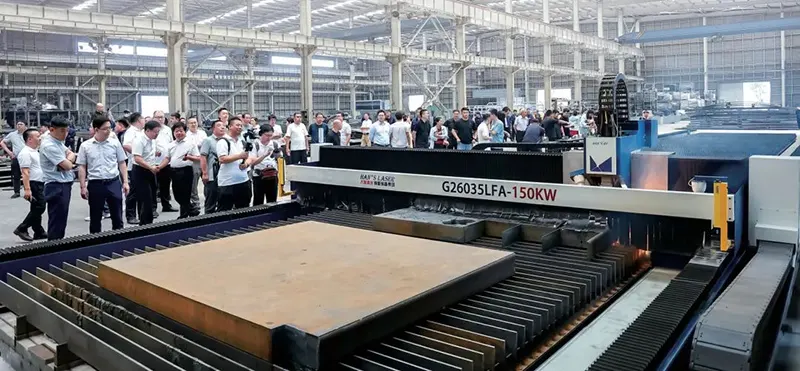

3）Machine de découpe laser haute puissance grand format
Pour les plaques de connexion et plaques nodales utilisées dans les structures métalliques, Han’s Laser propose des systèmes de découpe laser haute puissance et grand format offrant :
1.Des surfaces lisses avec un minimum de bavures
2.Une découpe et un perçage précis réalisés en un seul passage
3.Aucune nécessité de finition secondaire
4.Une zone affectée thermiquement beaucoup plus réduite par rapport au plasma ou à l’oxy-coupage
5.Une fiabilité structurelle améliorée pour les composants critiques
Cela garantit une qualité constante et une stabilité à long terme accrue pour les projets d’ingénierie.

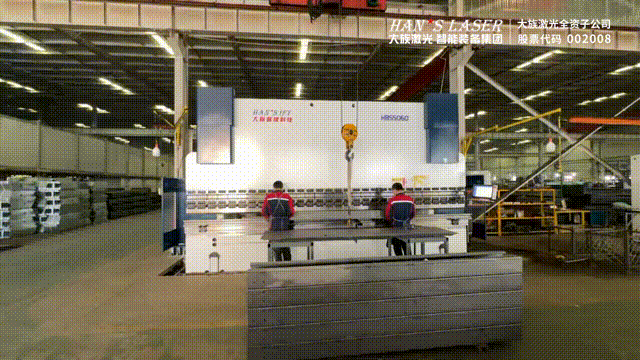

2.Pliage lourd – renforcement de la résistance structurelle
Les composants de structures métalliques reposent souvent sur des plaques épaisses pour les fonctions porteuses et d’assemblage. Les procédés de soudage traditionnels augmentent la charge de travail, la consommation d’énergie et le risque de déformation. Le pliage, en revanche, permet d’améliorer la résistance sans compromettre l’intégrité du matériau.
Avantages des presses plieuses lourdes Han’s Laser
1.Bâti à haute rigidité optimisé par analyse FEA
2.Grande hauteur d’ouverture et course étendue pour le traitement de plaques surdimensionnées
3.Système hydraulique intégré avec réservoir en acier inoxydable résistant à la corrosion
4.Consommation énergétique réduite et risque de défaillance des valves diminué
5.Table de bombage mécanique bidirectionnelle
→ Compensation des déformations pendant le pliage
→ Garantie d’angles constants et d’une excellente rectitude sur de grandes longueurs
Les modèles couvrent une plage de 500 à 1200 tonnes et prennent en charge des plaques jusqu’à 30 mm d’épaisseur, idéales pour les composants de grande construction.
3.Soudage avancé – redéfinir la fabrication des structures métalliques
1）Soudage hybride laser-arc
Le soudage hybride laser-arc combine la pénétration profonde du soudage laser avec la forte capacité de pontage du soudage à l’arc. Pour les structures en plaques épaisses, cette technologie offre :
1.Aucune nécessité de préparation traditionnelle des chanfreins
2.Des cordons de soudure plus étroits et une réduction des excédents
3.Une pénétration plus profonde avec un apport thermique réduit
4.Un soudage fiable d’un seul côté avec une formation double face
Les systèmes de soudage hybride Han’s Laser sont largement utilisés dans :
1.La fabrication de poutres en T et de canaux
2.Les composants en acier inoxydable et en aluminium pour le transport ferroviaire
3.Les grandes structures navales telles que les ponts et les cloisons
Cette technologie convient aussi bien aux matériaux à haute résistance qu’aux surfaces courbes complexes.

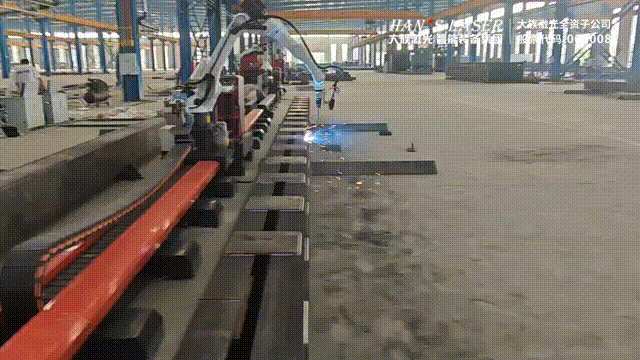

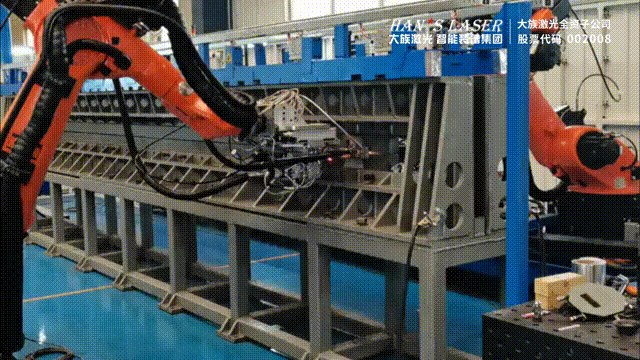

2）Robot de soudage à l’arc intelligent sans apprentissage
Le robot de soudage intelligent Han’s Laser intègre un contrôleur de soudage avancé et un scanner laser 3D de suivi des joints, permettant :
1.La reconnaissance automatique de la position et de la géométrie des joints de soudure
2.La planification des trajectoires en temps réel et l’optimisation de l’angle de la torche
3.La génération des trajectoires de soudage en un seul clic
Le système prend en charge le soudage multi-passes, le soudage d’angle et le traitement continu de longs cordons. Avec une portée de bras de 2 mètres et une répétabilité de ±0,08 mm, il est parfaitement adapté à :
1.Les poutres en H, y compris les soudures bout à bout
2.Les supports et plaques de gousset
3.Les plaques de pont et les structures en treillis
4.Les assemblages de pieds de tours
Il est particulièrement efficace pour les productions en petites séries et à grande diversité, courantes dans la construction métallique et la construction de ponts.
Un flux de production complet pour la fabrication intelligente des profilés en acier
En intégrant la découpe, le pliage et le soudage au sein d’un écosystème unique, Han’s Laser fournit une solution complète et fiable pour chaque étape du traitement des profilés en acier. Grâce à des équipements avancés, des logiciels profondément intégrés et des procédés continuellement optimisés, les fabricants peuvent :
1.Dépasser les limites traditionnelles de productivité
2.Améliorer la constance de production et réduire les reprises
3.Réduire les coûts d’exploitation
4.Raccourcir les cycles de livraison
5.Obtenir une production stable et de haute qualité
Han’s Laser continuera d’enrichir ses technologies « Laser+ » et « Intelligent+ », aidant les fabricants du monde entier à accélérer leur transformation numérique et à construire un avenir de production plus efficace et de meilleure qualité.
